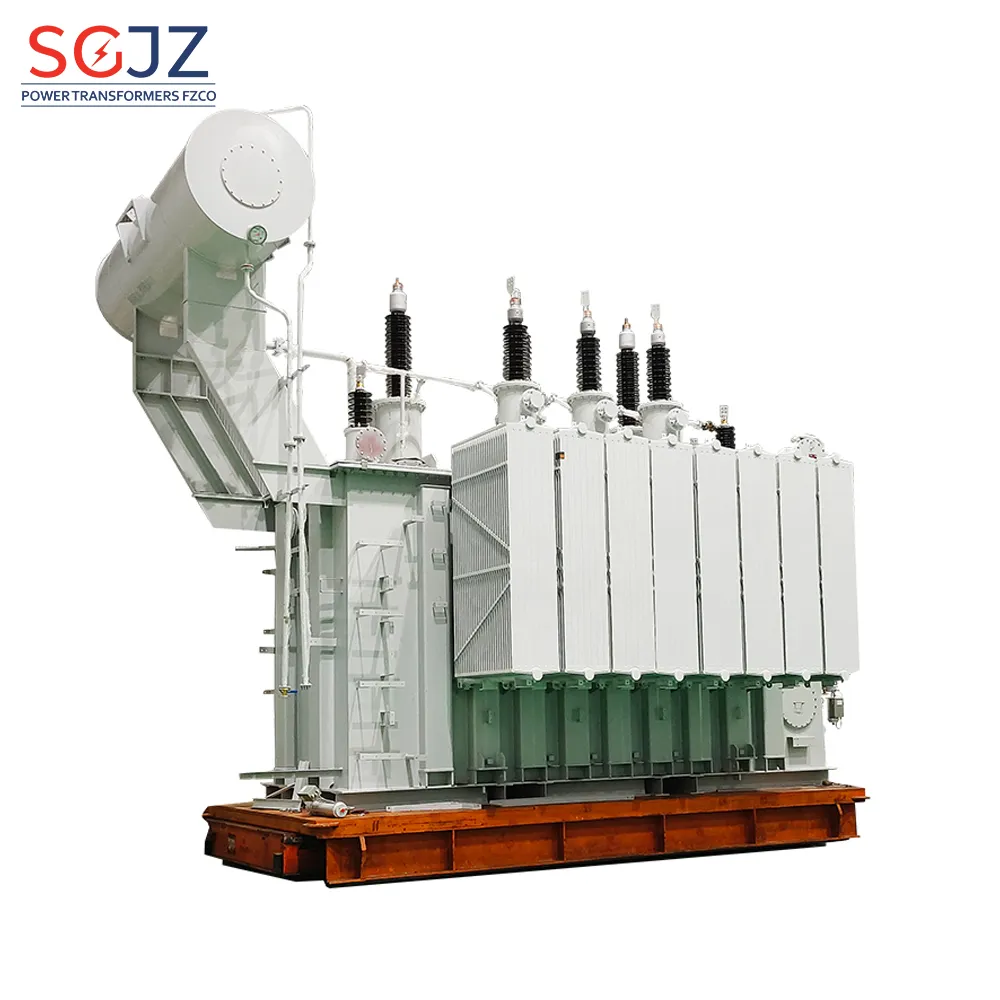

② البيانات الفنية لمحول الطاقة ثلاثي اللفائف ثلاثي الطور مع مغير الحمل أثناء التشغيل

حلول محولات الطاقة عالية الكفاءة

محول الطاقة هو مكون حاسم في الأنظمة الكهربائية، مصمم لنقل الكهرباء المترددة (AC) بكفاءة بين الدوائر عند مستويات جهد مختلفة. مثالية لرفع أو خفض الفولتية، تضمن هذه المحولات توزيع طاقة موثوق في شبكات الطاقة، المرافق الصناعية، والتطبيقات التجارية. مصممة للتحمل والأداء، تلبي محولات الطاقة لدينا المعايير الدولية (IEC، IEEE) مع إعطاء الأولوية للسلامة، الكفاءة، والاستدامة.

​​ الميزات والفوائد الأساسية ​​

​​ كفاءة عالية وتوفير الطاقة ​​

باستخدام مواد قلب متقدمة (مثل السبائك غير المتبلورة) وتصاميم لف محسنة، تقلل محولاتنا من فقدان الطاقة (حتى 30% أقل من النماذج التقليدية). هذا يقلل من تكاليف التشغيل ويدعم مبادرات الطاقة الخضراء.

​​ موثوقية قوية ​​

مبنية بأنظمة عزل عالية الجودة وآليات تبريد قوية (ONAN، ONAF، OFAF)، تتحمل المحولات الظروف البيئية القاسية، تقلبات الجهد، ومتطلبات الحمل طويلة الأجل. تعزز أنظمة إدارة الحرارة العمر الافتراضي.

​​ تصاميم قابلة للتخصيص ​​

متوفرة بتكوينات أحادية الطور أو ثلاثية الطور، مع تصنيفات جهد من 33kV إلى 765kV وقدرات طاقة تصل إلى 1,000 MVA. تستوعب الحلول المخصصة التطبيقات المحددة، مثل دمج الطاقة المتجددة، محطات التحويل الحضرية، أو عمليات التعدين.

​​ المراقبة الذكية والسلامة ​​

مجهزة بأجهزة استشعار مدعومة بتقنية إنترنت الأشياء (اختياري) للمراقبة في الوقت الفعلي لدرجة الحرارة، الجهد، وظروف الحمل. تمنع ميزات الحماية المتقدمة (مثل مرحلات بوشهولتز، إنذارات بوشهولتز) الأعطال وتضمن التشغيل الآمن.

​​ الامتثال الصديق للبيئة ​​

مستويات ضوضاء منخفضة (<75 dB) ومواد غير سامة تتماشى مع اللوائح البيئية. تقلل المكونات القابلة لإعادة التدوير من التأثير البيئي.

​​ التطبيقات ​​

​​ نقل الطاقة ​​ : محولات رفع/خفض الجهد لربط الشبكات وشبكات محطات التحويل.

​​ الاستخدام الصناعي ​​ : الآلات الثقيلة، المصانع، والصناعات الكيماوية التي تتطلب إمداد جهد مستقر.

​​ الطاقة المتجددة ​​ : التكامل مع مزارع الرياح/الطاقة الشمسية لإخلاء الطاقة بكفاءة.

​​ تجاري وحضري ​​ : أنظمة التدفئة والتهوية وتكييف الهواء، ومراكز البيانات، والبنية التحتية للمدن الذكية.

​​ المواصفات الفنية ​​

​​ نطاق الجهد ​​ : من 33 كيلو فولت إلى 765 كيلو فولت (جهد متوسط/عالي).

​​ التردد ​​ : 50 هرتز/60 هرتز.

​​ أنواع التبريد ​​ : مبرد بالهواء (ONAN)، مبرد بالزيت القسري بالهواء (OFAF).

​​ فئة الكفاءة ​​ : متوافق مع IEC 61378 ( ≥ كفاءة 99% عند الحمل الكامل).

​​ ضمان الجودة
​​

يخضع كل وحدة لاختبارات صارمة، تشمل:

اختبارات مقاومة العزل وجهد النبضة.

قياسات فقدان الحمل وفقدان عدم الحمل.

التحقق من تحمل التيار القصير.

معتمد من ISO 9001 و ISO 14001 و KEMA للامتثال العالمي.

​​ لماذا تختارنا؟ ​​

​​ خبرة أكثر من 20 عامًا ​​ : سجل حافل في تصميم المحولات لمختلف الصناعات.

​​ الوجود العالمي ​​ : دعم محلي مع مساعدة فنية على مدار الساعة.

​​ أسعار تنافسية ​​ : حلول قابلة للتطوير مصممة خصيصًا لتلبية احتياجات الميزانية والأداء.

​​ حلول مخصصة متاحة ​​

من المحولات النمطية للمواقع النائية إلى التصاميم الصديقة للبيئة للمشاريع الحضرية، نقدم خدمات هندسية وتركيب وصيانة شاملة.

1. مواد القلب وتصميم اللف ​

​ مواد القلب ​

​ قلوب سبائك غير متبلورة:

فقد حديد منخفض جدًا (70 – 80% أقل من الفولاذ السيليكوني التقليدي)، مما يقلل من هدر الطاقة وتكاليف التشغيل.

مغنطة انكماشية شبه معدومة تقلل من الضوضاء والاهتزاز، وهو أمر بالغ الأهمية للتركيبات الحضرية والصناعية.

​ فولاذ سيليكوني مدلفن على البارد موجه الحبيبات (CRGO):

تقليل الفيضات الحلقية المقطوعة بالليزر أو المتداخلة خطوة بخطوة، مما يحقق مستويات كفاءة تصل إلى 99% (معايير IEC 60076).

كثافة تدفق مغناطيسي عالية (مثل 1.9 – 2.0 T) تدعم التطبيقات عالية الجهد (حتى 400 كيلو فولت).

​ تصميم اللف ​

​ لفائف الرقائق مع تبريد تدفق الزيت:

لفائف الرقائق النحاسية أو الألومنيوم تقلل من التدفق التسريبي وقوى الدائرة القصيرة. القنوات الداخلية للزيت تعزز تبديد الحرارة.

الطبقات المتداخلة تقلل من إجهاد الجهد بين اللفات، مما يحسن مرونة الدائرة القصيرة (حتى 50 كيلو أمبير أعطال غير متماثلة).

​ لفائف الأسلاك المتعددة الطبقات:

السلك المتعدد الخيوط يخفف من تأثيرات الجلد والقرب، مما يقلل من مقاومة التيار المتردد في السيناريوهات عالية التردد (مثل محولات HVDC).

​ لفائف حلزونية أو قرصية:

مُحسَّنة للتطبيقات عالية الجهد، مع عزل متدرج لتحمل جهود نبضة البرق ( ≥ 1.2/50 μ s).

​ 2. أنظمة العزل ​

​ العزل المركب للزيت والورق:

الورق السليولوزي المشبع بالزيت المعدني أو سوائل الإستر يوفر قوة عزل كهربائي تصل إلى 400 كيلو فولت BIL.

يتحمل الدورات الحرارية ( − 40 ° C إلى +140 ° ويحافظ على السلامة تحت ظروف التفريغ الجزئي.

​ صب راتنج الإيبوكسي (النوع الجاف) ​ :

التشريب بالضغط المفرغ (VPI) براتنجات الإيبوكسي من الفئة H يضمن مقاومة الحريق (IEC 60335) وتحمل الرطوبة.

​ العزل المعزز بتقنية النانو:

مركبات الإيبوكسي المملوءة بالسيليكا تحسن مقاومة التفريغ الجزئي بنسبة 40%، مما يطيل العمر الافتراضي في البيئات الرطبة أو الملوثة.

​ 3. إدارة الحرارة ​

​ التبريد بالزيت الطبيعي والهواء (ONAN) ​ :

التبريد السلبي عبر المشعات والحمل الحراري الطبيعي للزيت للتشغيل المستمر عند الأحمال المقننة (مثل وحدات 100 MVA).

​ التبريد بالهواء القسري (OFAF) ​ :

المراوح المتحكم في درجة حرارتها تعزز تبديد الحرارة، مما يتيح 120 – 150% سعة تحميل زائدة لحالات الطوارئ.

​ التبريد بمساعدة مضخة الزيت (OFWF) ​ :

مضخات تدوير الزيت والمراوح القسرية تعمل على تحسين نقل الحرارة للمحولات عالية السعة (' ≥ 500 MVA).

​ المراقبة الحرارية الذكية:

أجهزة استشعار الألياف الضوئية وأنظمة إنترنت الأشياء تتعقب النقاط الساخنة، مما يؤدي إلى تشغيل إنذارات أو تعديلات التبريد لمنع تدهور العزل.

​ 4. التصميم الهيكلي والحماية ​

​ الخزان والمغلف المتين ​

​ الخزانات المقاومة للتآكل:

المغلفات الفولاذية المجلفنة بالغمس الساخن أو الألومنيوم مع طلاءات البولي يوريثان/المسحوق تقاوم تدهور الأشعة فوق البنفسجية، رذاذ الملح، والتعرض الكيميائي.

​ الإغلاق المحكم:

الخزانات الملحومة أو المثبتة بمسامير مع حلقات EPDM تمنع تسرب الزيت واختراق الرطوبة، مما يضمن تشغيلاً خالياً من الصيانة لأكثر من 30 عامًا.

​ معالجة مقاومة التآكل:

أنظمة الحماية الكاثودية وأجهزة الفولاذ المقاوم للصدأ تزيد العمر الافتراضي في البيئات الحمضية أو الساحلية.

​ ميزات السلامة ​

​ صمامات تخفيف الضغط:

تقوم بتفريغ الغازات تلقائيًا أثناء الأعطال الداخلية (مثل الدوائر القصيرة)، مما يمنع تمزق الخزان الكارثي.

​ أنظمة خزان المحافظ:

المحافظات المغلقة تقلل من ملامسة الأكسجين، مما يقلل من الأكسدة وتكوين الحمأة.

​ الحماية من الارتفاع المفاجئ:

تقوم مقاومات أكسيد الزنك المتكاملة (MOA) ومكثفات الارتفاع بقمع التغيرات العابرة الناجمة عن البرق ( ≥ 2.5 كيلو أمبير من نبضات البرق).

​ 5. الوظائف المتقدمة ​

​ أنظمة مراقبة الحالة (CMS) ​ :

تقوم أجهزة الاستشعار المدمجة بتتبع درجة حرارة الزيت، وتحليل الغاز المذاب (DGA)، ومستويات الحمل، والتفريغ الجزئي، مما يتيح الصيانة التنبؤية عبر SCADA.

​ مبدلات الحنفية تحت الحمل (OLTC) ​ :

يُحسن ضبط الحنفية المدعوم بالذكاء الاصطناعي تنظيم الجهد تحت أحمال الشبكة المتقلبة، مما يقلل من فقدان الطاقة بنسبة تصل إلى 5٪.

​ الابتكارات الصديقة للبيئة:

الزيوت العازلة القائمة على البيولوجي (مثل سوائل الإستر) ذات قابلية التحلل البيولوجي العالية (متوافقة مع OECD 301B) وقابلية اشتعال أقل.

​ التطبيقات الرئيسية والاتجاهات المستقبلية ​

​ نقل الشبكة:

وحدات الجهد العالي (220 كيلو فولت – 765 كيلو فولت) تمكن نقل الطاقة بالجملة لمسافات طويلة مع خسائر دنيا (<0.5%).

​ دمج الطاقة المتجددة:

تدعم روابط التيار المستمر عالي الجهد لمزارع الرياح البحرية ومحطات الطاقة الشمسية على نطاق الشبكة.

​ التطورات المستقبلية:

​ محولات الحالة الصلبة (SSTs) ​ : تمكن تحويل التيار المستمر إلى تيار مستمر ومرونة الشبكة لأنظمة الطاقة اللامركزية.

​ العزل ذاتي الشفاء: المواد النانوية المركبة تصلح تلقائياً أعطال العزل الكهربائي الطفيفة.

الخلاصة ​

تتفوق محولات الطاقة من خلال ​ قلوب غير متبلورة منخفضة الفقد، وإدارة حرارية متقدمة، وأنظمة أمان متعددة الطبقات. يجعلها مزيجها من الكفاءة، والقابلية للتوسع، والمرونة لا غنى عنها للشبكات الحديثة، بينما تدفع الابتكارات مثل ​ تكنولوجيا الحالة الصلبة ​ و ​ الزيوت القائمة على المواد الحيوية ​ الاستدامة وذكاء الشبكة.
