أنظمة الشبكة ثلاثية الطور المغمورة بالزيت المتينة

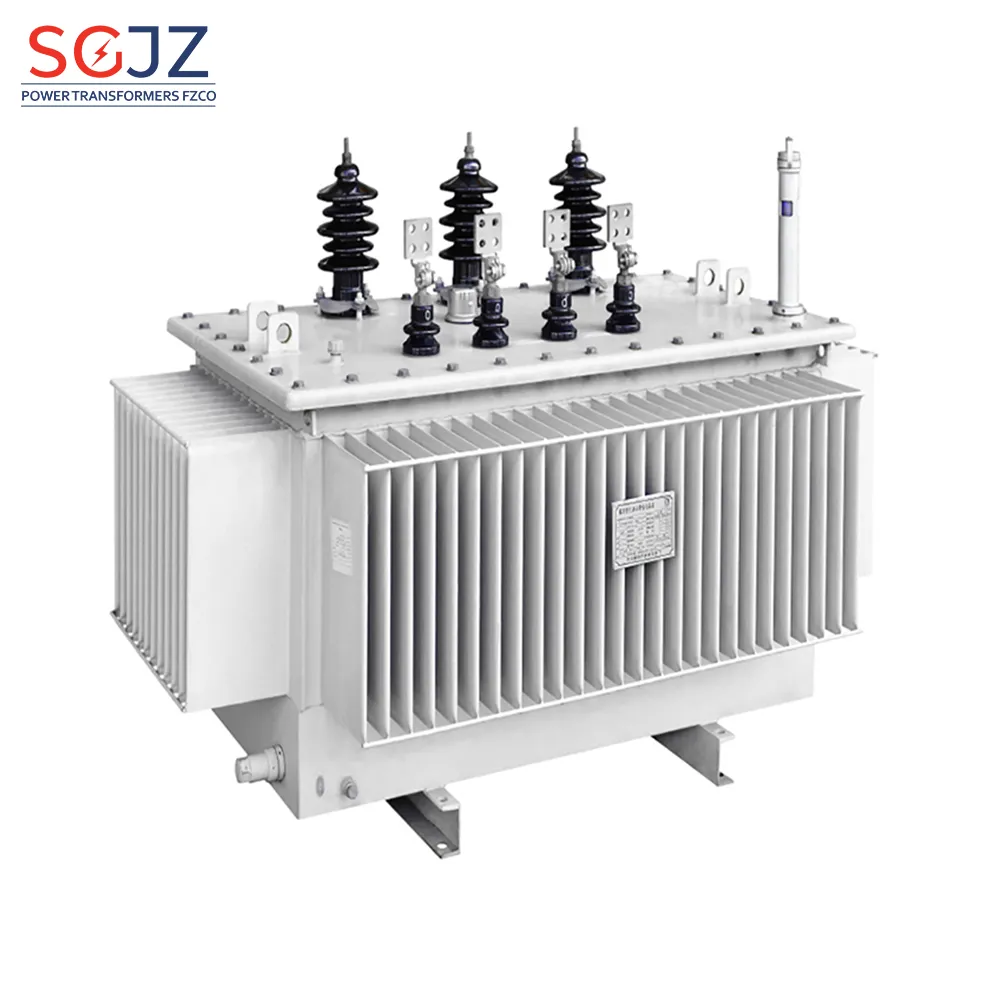

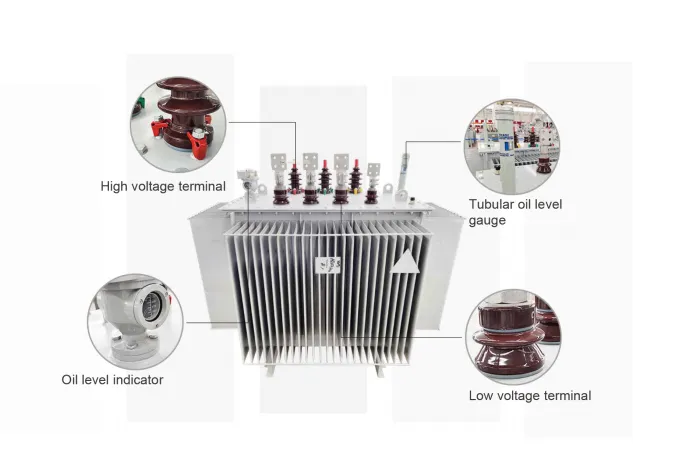

محول التوزيع المغمور بالزيت ثلاثي الطور هو حل قوي وفعال لخفض الجهد الكهربائي العالي إلى مستويات قابلة للاستخدام في شبكات توزيع الطاقة. مصمم للتشغيل المستمر في البيئات المتطلبة، يستخدم هذه المحولات زيت العزل للتبريد والعزل الكهربائي، مما يضمن الموثوقية، والعمر الطويل، والفعالية من حيث التكلفة في التطبيقات السكنية والتجارية والصناعية. مصمم لتلبية المعايير الدولية (IEC, IEEE)، تعطي محولاتنا الأولوية للسلامة والكفاءة والاستدامة.

​​ الميزات والفوائد الأساسية ​​

​​ التبريد الفعال والمتانة ​​

مغمور في زيت عازل عالي الجودة، المحول يبدد الحرارة بفعالية (تبريد ONAN/ONAF)، محافظاً على الأداء الأمثل حتى تحت الأحمال الثقيلة. الزيت يعمل أيضاً كعازل، معززاً السلامة الكهربائية ويقلل من التآكل.

​​ الموثوقية العالية والصيانة المنخفضة ​​

البناء القوي مع ملفات نحاسية وأنظمة عزل ورق-زيت متقدمة يضمن مقاومة الإجهاد الحراري، الرطوبة، والدوائر القصيرة. متطلبات الصيانة الدنيا تجعله مثالياً للمواقع النائية أو صعبة الوصول.

​​ التصميم المدمج والمعياري ​​

متاح بجهد مقنن من 11kV إلى 33kV وسعات تصل إلى 5 MVA، مع تكوينات أحادية أو ثلاثية الطور. الحجم المدمج يبسط التثبيت في محطات التوزيع الحضرية، المناطق الصناعية، أو الشبكات الريفية.

​​ المراقبة الذكية (اختياري) ​​

أجهزة استشعار مدعومة بتقنية إنترنت الأشياء (اختياري) توفر بيانات في الوقت الفعلي عن درجة حرارة الزيت، مستويات الحمل، وكشف الأعطال، مما يتيح الصيانة التنبؤية ويقلل من وقت التوقف.

​​ صديق للبيئة وفعال من حيث التكلفة ​​

التشغيل منخفض الضوضاء (<70 dB) والمواد القابلة لإعادة التدوير تتماشى مع اللوائح البيئية. الكفاءة الطاقة العالية (متوافق مع IEC 61378) تقلل من خسائر الطاقة وتكاليف التشغيل.

​​ التطبيقات ​​

​​ الشبكات السكنية ​​ : تخفيض الجهد المتوسط (11kV/33kV) إلى 230/400V للمنازل.

​​ الصناعي والتجاري ​​ : توفير طاقة مستقرة لمصانع التصنيع، مراكز البيانات، والمولات التجارية.

​​ دمج الطاقة المتجددة ​​ : ربط مزارع الطاقة الشمسية/الرياح بشبكات الجهد المنخفض.

​​ كهربة المناطق الريفية ​​ : تصميم متين للبيئات النائية أو القاسية.

​​ المواصفات الفنية ​​

​​ نطاق الجهد ​​ : 11kV إلى 33kV (جهد متوسط).

​​ السعة ​​ : 500 kVA إلى 5,000 kVA.

​​ التردد ​​ : 50Hz/60Hz.

​​ التبريد ​​ : ONAN (تبريد طبيعي بالزيت والهواء) أو ONAF (تبريد قسري بالهواء وطبيعي بالزيت).

​​ الكفاءة ​​ : ≥ 98% عند الحمل الكامل (معتمد بموجب IEC 61378).

​​ ضمان الجودة

الاختبارات الصارمة تضمان الامتثال للمعايير العالمية:

​​ اختبارات قوة العزل الكهربائي ​​ لتكامل العزل.

​​ قياسات فقدان الحمل وارتفاع درجة الحرارة ​​ .

​​ التحقق من تحمل الدائرة القصيرة ​​ .

معتمد من ISO 9001 (الجودة)، ISO 14001 (البيئة)، وKEMA للسلامة والموثوقية.

​​ لماذا تختارنا؟ ​​

​​ 30+ عامًا من الخبرة ​​ : تصاميم مثبتة لظروف مناخية وتشغيلية متنوعة.

​​ شبكة الدعم العالمية ​​ : فرق خدمة محلية ومساعدة فنية على مدار الساعة.

​​ أسعار تنافسية ​​ : حلول قابلة للتطوير مصممة خصيصًا لتلبية احتياجات الميزانية والأداء.

​​ حلول مخصصة ​​

​​ تصاميم متخصصة ​​ : لدرجات الحرارة القصوى، أو البيئات المسببة للتآكل، أو المناطق الزلزالية.

​​ ترقيات كفاءة الطاقة ​​ : مجموعات التحديث للأنظمة القديمة.

​ 1. المواد الأساسية وتصميم اللف ​

​ المواد الأساسية ​

​ قلوب سبائك لابلورية:

فقدان حديد منخفض جدًا (70 – (أقل بنسبة 80% من الصلب السيليكوني التقليدي)، مما يقلل من هدر الطاقة وتكاليف التشغيل.

النفاذية العالية والتقلص المغناطيسي شبه المعدوم يقللان من الضوضاء والاهتزاز، مما يجعله مثالياً للمناطق السكنية والصناعية.

​ الصلب السيليكوني المبرد المدلفن موجّه الحبيبات (CRGO):

الصفائح المقطوعة بالليزر أو المتداخلة خطوةً بخطوة تقلل من خسائر التيارات الدوامية، محققةً مستويات كفاءة تصل إلى 98.5%.

التوجيه المحسن للحبيبات يعزز كثافة التدفق المغناطيسي للتطبيقات ذات الجهد العالي (مثل 11kV – 33kV).

​ تصميم اللف ​

​ اللفات الرقائقية مع تبريد تدفق الزيت:

اللفات الرقائقية النحاسية أو الألومنيوم تقلل من التدفق المتسرب وقوى الدائرة القصيرة. دوران الزيت عبر قنوات اللف يعزز تبديد الحرارة.

طبقات الموصل المتداخلة تقلل من إجهاد الجهد بين اللفات وتحسن مرونة الدائرة القصيرة.

​ لفات الأسلاك الملتوية الطبقية:

السلك الملتوي متعدد الخيوط يخفف من تأثيرات الجلد والقرب، مما يقلل من مقاومة التيار المتردد والخسائر في السيناريوهات عالية التردد.

​ تكوين القلب ثلاثي الأذرع المدمج:

التصميم المتناظر يوازن التدفق المغناطيسي، مما يقلل من خسائر التسلسل الصفري ويحسن الانتظام الحراري.

​ 2. أنظمة العزل ​

​ العزل المركب زيت-ورق:

الورق السليولوزي عالي الجودة المشبع بالزيت العازل (مثل الزيت المعدني النفثيني أو البارافيني) يوفر متانة عازلة تصل إلى 300 كيلو فولت BIL.

يجمع بين الاستقرار الحراري (يتحمل درجات حرارة تصل إلى 140 ° مئوية) ومقاومة الحريق.

​ طلاء راتنج الإيبوكسي (هجين من النوع الجاف) ​ :

راتنج إيبوكسي مقاوم للتفريغ الجزئي لتغليف الملفات، معزز لمقاومة الرطوبة والتلوث.

​ العزل المعزز بتقنية النانو:

مركبات الإيبوكسي المملوءة بالسيليكا تحسن عمر التفريغ الجزئي بنسبة 30 – 50%، مثالية للبيئات الساحلية أو الصناعية.

​ 3. إدارة الحرارة ​

​ تبريد الزيت الطبيعي بالهواء (ONAN) ​ :

التبريد السلبي عبر المشعاعات والحمل الحراري الطبيعي للزيت، مناسب للتشغيل المستمر عند الأحمال المقننة.

​ التبريد بالهواء القسري (OFAF) ​ :

المراوح المتحكم في درجة حرارتها تعزز تبديد الحرارة، مما يتيح سعة حمل زائدة 120% لفترات قصيرة.

​ التبريد بمساعدة مضخة الزيت (OFWF) ​ :

مضخات تدوير الزيت ومراوح الهواء القسري تحسن نقل الحرارة لمحطات التوزيع الحضرية عالية الكثافة.

​ المراقبة الحرارية الذكية:

أجهزة استشعار درجة الحرارة المضمنة والأنظمة الممكّنة بتقنية إنترنت الأشياء تشغل الإنذارات، أو تخفيف الحمل، أو تفعيل التبريد لمنع تدهور العزل.

​ 4. التصميم الهيكلي والحماية ​

​ خزان ومغلف متين ​

​ خزانات مقاومة للتآكل:

مغلفات من الفولاذ المجلفن بالغمس الساخن أو الألومنيوم مع طلاءات البولي يوريثين/المسحوق تقاوم تدهور الأشعة فوق البنفسجية، رذاذ الملح، والتعرض الكيميائي.

​ الإغلاق المحكم:

الخزانات الملحومة أو المثبتة بربطات مع حشيات EPDM تمنع تسرب الزيت واختراق الرطوبة، مما يضمن تشغيلًا خاليًا من الصيانة لعقود.

​ معالجة مقاومة التآكل:

أنظمة الحماية الكاثودية والطلاءات المقاومة للتآكل تزيد العمر الافتراضي في المناخات الحمضية أو الرطبة.

​ ميزات السلامة ​

​ صمامات تخفيف الضغط:

تطلق الغازات تلقائيًا أثناء الأعطال الداخلية (مثل الدوائر القصيرة)، مما يمنع انفجار الخزان.

​ نظام الحفاظ على الزيت:

خزانات المحافظة أو خزانات المحافظة المغلقة تقلل من تعرض الأكسجين، مما يقلل من الأكسدة وتكوين الرواسب.

​ الحماية من الارتفاعات المفاجئة:

تقمع كواشف أكسيد الزنك المتكاملة (MOA) ومكثفات الارتفاعات المفاجئة التغيرات العابرة الناتجة عن البرق.

​ 5. الوظائف المتقدمة ​

​ أنظمة مراقبة الحالة (CMS) ​ :

تتعقب المستشعرات درجة حرارة الزيت، وتحليل الغازات المذابة (DGA)، ومستويات الحمل، والتفريغ الجزئي، مما يتيح الصيانة التنبؤية عبر نظام سكادا.

​ مغيرات النقل تحت الحمل (OLTC) ​ :

يُحسّن ضبط النقل المدعوم بالذكاء الاصطناعي تنظيم الجهد تحت أحمال الشبكة المتقلبة، مما يقلل من فقدان الطاقة بنسبة تصل إلى 5%.

​ الابتكارات الصديقة للبيئة:

الزيوت العازلة القائمة على المواد الحيوية (مثل سوائل الإستر) ذات قابلية عالية للتحلل الحيوي وقابلية أقل للاشتعال، متوافقة مع معايير IEC 62721.

​ التطبيقات الرئيسية والاتجاهات المستقبلية ​

​ التوزيع الصناعي والحضري:

الوحدات عالية السعة (500kVA – 5MVA) تشغل المصانع والمجمعات التجارية والمدن الذكية.

​ دمج الطاقة المتجددة:

مثالي لمحطات التحويل في مزارع الرياح/الطاقة الشمسية والشبكات الصغيرة، يدعم تدفق الطاقة ثنائي الاتجاه.

​ التطورات المستقبلية:

​ المحولات ذات الحالة الصلبة (SSTs) ​ : تُمكّن تحويل التيار المستمر-المستمر ومرونة الشبكة لأنظمة الطاقة اللامركزية.

​ العزل ذاتي الالتئام: المواد النانوية المركبة تُصلح ذاتيًا العيوب العازلة الطفيفة.

​ ملخص ​

تتميز محولات التوزيع ثلاثية الطور المغمورة بالزيت بـ ​ القلوب غير المتبلورة منخفضة الفقدان، وإدارة حرارية متقدمة، وأنظمة أمان متعددة الطبقات. يجعل مزيجها من الكفاءة والقابلية للتوسع والمرونة لا غنى عنها للشبكات الكهربائية الحديثة، بينما تجعل الابتكارات مثل ​ bio-based oils ​ و ​ smart
