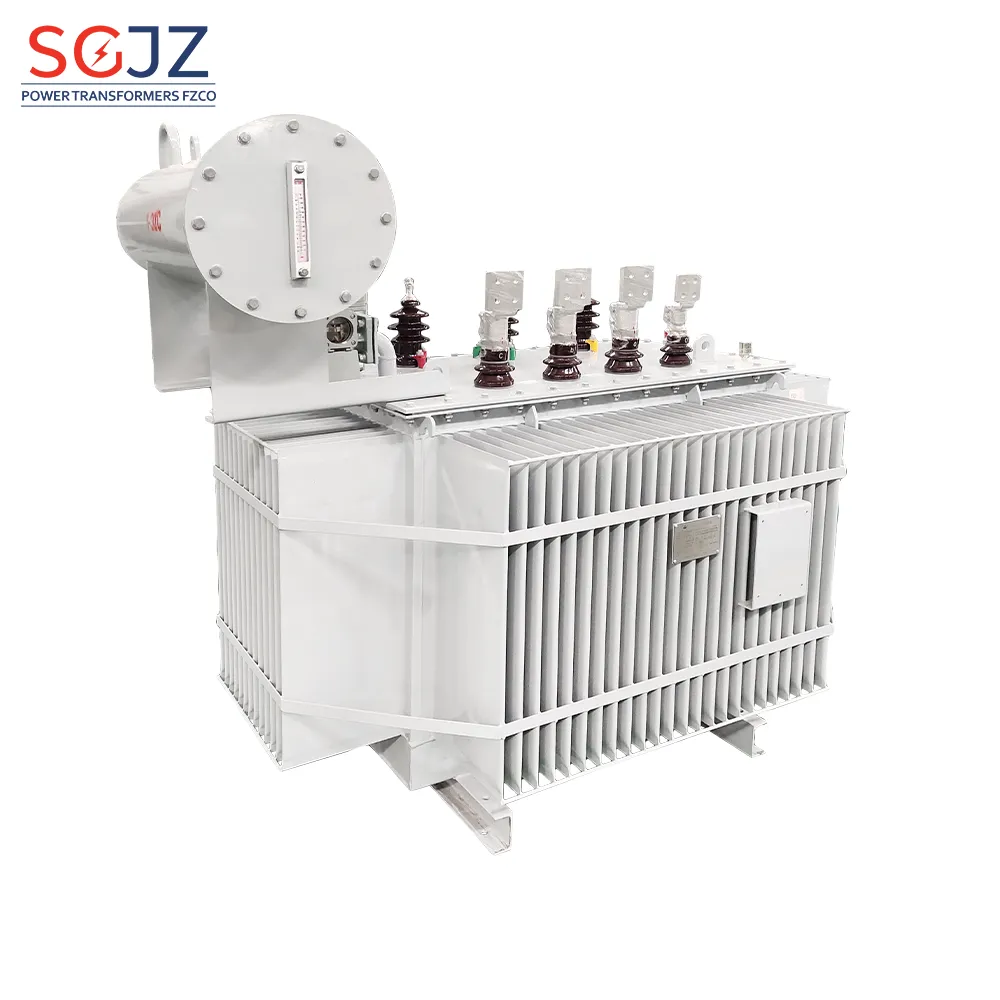

أنظمة الشبكة ثلاثية الطور المغمورة بالزيت المتينة

محول التوزيع ثلاثي الطور المغمور بالزيت هو حل قوي وفعال لخفض الجهد الكهربائي العالي إلى مستويات قابلة للاستخدام في شبكات توزيع الطاقة. مصمم للتشغيل المستمر في البيئات المتطلبة، يستخدم هذه المحولات الزيت العازل للتبريد والعزل الكهربائي، مما يضمن الموثوقية، والعمر الطويل، والفعالية من حيث التكلفة في التطبيقات السكنية والتجارية والصناعية. مصمم لتلبية المعايير الدولية (IEC, IEEE)، تعطي محولاتنا الأولوية للسلامة، والكفاءة، والاستدامة.

​​ الميزات والفوائد الأساسية ​​

​​ التبريد الفعال والمتانة ​​

مغمور في زيت عازل عالي الجودة، المحول يبدد الحرارة بفعالية (تبريد ONAN/ONAF)، محافظًا على الأداء الأمثل حتى تحت الأحمال الثقيلة. الزيت يعمل أيضًا كعازل، معززًا السلامة الكهربائية ومقللًا التآكل.

​​ الموثوقية العالية والصيانة المنخفضة ​​

الهيكل القوي مع ملفات نحاسية وأنظمة عزل ورق-زيت متقدمة يضمن مقاومة الإجهاد الحراري، الرطوبة، والدوائر القصيرة. متطلبات الصيانة الدنيا تجعله مثاليًا للمواقع النائية أو صعبة الوصول.

​​ التصميم المدمج والمعياري ​​

متوفر بمعدلات جهد من 11kV إلى 33kV وسعات تصل إلى 5 MVA، بتكوينات أحادية أو ثلاثية الطور. الحجم المضغوط يبسط التثبيت في محطات التوزيع الحضرية، المناطق الصناعية، أو الشبكات الريفية.

​​ المراقبة الذكية (اختياري) ​​

أجهزة الاستشعار الممكنة بتقنية إنترنت الأشياء (اختياري) تقدم بيانات آنية عن درجة حرارة الزيت، مستويات الحمل، وكشف الأعطال، مما يمكن من الصيانة التنبؤية ويقلل وقت التوقف.

​​ صديق للبيئة وفعال من حيث التكلفة ​​

التشغيل منخفض الضوضاء (<70 ديسيبل) والمواد القابلة لإعادة التدوير تتماشى مع اللوائح البيئية. الكفاءة العالية في استهلاك الطاقة (متوافق مع IEC 61378) تقلل الفاقد في الطاقة وتكاليف التشغيل.

​​ التطبيقات ​​

​​ الشبكات السكنية ​​ : تخفيض الجهد المتوسط (11kV/33kV) إلى 230/400V للمنازل.

​​ الصناعية والتجارية ​​ : توفير طاقة مستقرة للمصانع، مراكز البيانات، ومراكز التسوق.

​​ دمج الطاقة المتجددة ​​ : ربط مزارع الطاقة الشمسية/الرياح بشبكات الجهد المنخفض.

​​ التكهرب الريفي ​​ : تصميم متين للبيئات النائية أو القاسية.

​​ المواصفات الفنية ​​

​​ نطاق الجهد ​​ : 11kV إلى 33kV (جهد متوسط).

​​ السعة ​​ : 500 kVA إلى 5,000 kVA.

​​ التردد ​​ : 50Hz/60Hz.

​​ التبريد ​​ : ONAN (تبريد طبيعي بالزيت والهواء) أو ONAF (تبريد قسري بالهواء وطبيعي بالزيت).

​​ الكفاءة ​​ : ≥ 98% عند الحمل الكامل (معتمد IEC 61378).

​​ ضمان الجودة

اختبارات صارمة تضمان الامتثال للمعايير العالمية:

​​ اختبارات قوة العزل الكهربائي ​​ لضمان سلامة العزل.

​​ قياسات فقدان الحمل وارتفاع درجة الحرارة ​​ .

​​ التحقق من تحمل الدائرة القصيرة ​​ .

معتمد من ISO 9001 (الجودة)، ISO 14001 (البيئة)، وKEMA للسلامة والموثوقية.

​​ لماذا تختارنا؟ ​​

​​ خبرة تزيد عن 30 عامًا ​​ : تصاميم مثبتة لظروف مناخية وتشغيلية متنوعة.

​​ شبكة دعم عالمية ​​ : فرق خدمة محلية ومساعدة فنية على مدار الساعة.

​​ أسعار تنافسية ​​ : حلول قابلة للتطوير مصممة خصيصًا لاحتياجات الميزانية والأداء.

​​ حلول مخصصة ​​

​​ تصاميم متخصصة ​​ : لدرجات الحرارة القصوى، البيئات المسببة للتآكل، أو المناطق الزلزالية.

​​ ترقيات كفاءة الطاقة ​​ : مجموعات تجديد للأنظمة القديمة.

​ 1. مواد القلب وتصميم اللف ​

​ مواد القلب ​

​ قلوب سبائك غير متبلورة:

خسارة حديدية منخفضة جدًا (70 – (أقل بنسبة 80٪ من الفولاذ السيليكوني التقليدي)، مما يقلل من هدر الطاقة وتكاليف التشغيل.

تقليل النفاذية العالية والتشوه المغناطيسي شبه المعدوم للضوضاء والاهتزاز، مما يجعله مثالياً للمناطق السكنية والصناعية.

​ الفولاذ السيليكوني المدلفن على البارد والمتجه الحبيبي (CRGO):

تقوم الصفائح المقطوعة بالليزر أو المتداخلة خطوة بخطوة بتقليل فقدان التيارات الدوامية، مما يحقق مستويات كفاءة تصل إلى 98.5٪.

يعزز التوجه المحسن للحبيبات كثافة التدفق المغناطيسي للتطبيقات عالية الجهد (مثل 11kV – 33kV).

​ تصميم اللف ​

​ اللفات الرقائقية مع التبريد بتدفق الزيت:

تقلل اللفات الرقائقية من النحاس أو الألومنيوم من التدفق المتسرب وقوى الدائرة القصيرة. يعزز تدوير الزيت عبر قنوات اللف تبديد الحرارة.

تقوم طبقات الموصل المتداخلة بتقليل إجهاد الجهد بين اللفات وتحسن مرونة الدائرة القصيرة.

​ لفات سلك ليتز الطبقي:

يخفف سلك ليتز متعدد الخيوط من تأثيرات الجلد والقرب، مما يقلل من مقاومة التيار المتردد والخسائر في سيناريوهات التردد العالي.

​ تكوين القلب ثلاثي الأطراف المدمج:

يوازن التصميم المتماثل التدفق المغناطيسي، مما يقلل من خسائر التسلسل الصفري ويحسن التوحيد الحراري.

​ 2. أنظمة العزل ​

​ العزل المركب زيت-ورق:

يوفر الورق السليولوزي عالي الجودة المشبع بزيت العزل (مثل الزيت المعدني النفثيني أو البارافيني) قوة عازلة تصل إلى 300 كيلو فولت BIL.

يجمع بين الاستقرار الحراري (يتحمل درجات حرارة تصل إلى 140 ° C) ومقاومة الحريق.

​ طلاء راتنج الإيبوكسي (هجين من النوع الجاف) ​ :

راتنج إيبوكسي مقاوم للتفريغ الجزئي لتغليف الملفات، مما يعزز مقاومة الرطوبة والتلوث.

​ العزل المعزز بتقنية النانو:

مركبات الإيبوكسي المملوءة بالسيليكا تحسن عمر التفريغ الجزئي بنسبة 30 – 50%، مثالي للبيئات الساحلية أو الصناعية.

​ 3. إدارة الحرارة ​

​ التبريد بالزيت والهواء الطبيعي (ONAN) ​ :

التبريد السلبي عبر المشعاعات والحمل الحراري الطبيعي للزيت، مناسب للتشغيل المستمر عند الأحمال المقننة.

​ التبريد بالهواء القسري (OFAF) ​ :

المراوح المتحكم بها بالحرارة تعزز تبديد الحرارة، مما يتيح قدرة تحميل زائد بنسبة 120% لفترات قصيرة.

​ التبريد بمساعدة مضخة الزيت (OFWF) ​ :

مضخات تدوير الزيت والمراوح ذات الهواء القسري تحسن نقل الحرارة لمحطات التوزيع الحضرية عالية الكثافة.

​ المراقبة الحرارية الذكية:

أجهزة استشعار درجة الحرارة المضمنة والأنظمة الممكنة بتقنية إنترنت الأشياء تشغل الإنذارات، أو تخفيف الحمل، أو تفعيل التبريد لمنع تدهور العزل.

​ 4. التصميم الهيكلي والحماية ​

​ الخزان والمغلف المتين ​

​ الخزانات المقاومة للتآكل:

المغلفات الفولاذية المجلفنة بالغمس الساخن أو الألومنيوم مع طلاءات البولي يوريثين/المسحوق تقاوم تدهور الأشعة فوق البنفسجية، رذاذ الملح، والتعرض الكيميائي.

​ الإغلاق المحكم:

الخزانات الملحومة أو المثبتة بالبراغي مع حشوات EPDM تمنع تسرب الزيت ودخول الرطوبة، مما يضمن تشغيلًا خاليًا من الصيانة لعقود.

​ معالجة مقاومة التآكل:

تمتد أنظمة الحماية الكاثودية والطلاءات المقاومة للتآكل عمر التشغيل في المناخات الحمضية أو الرطبة.

​ ميزات الأمان ​

​ صمامات تخفيف الضغط:

تطلق الغازات تلقائيًا أثناء الأعطال الداخلية (مثل الدوائر القصيرة)، مما يمنع انفجار الخزان.

​ نظام الحفاظ على الزيت:

تقلل خزانات المحافظ أو المحافظ المغلقة من ملامسة الأكسجين، مما يقلل من الأكسدة وتكوين الرواسب.

​ الحماية من التيار الزائد:

تقمع قواطع أكسيد الزنك المتكاملة (MOA) ومكثفات التيار الزائد النبضات الناتجة عن البرق.

​ 5. الوظائف المتقدمة ​

​ أنظمة مراقبة الحالة (CMS) ​ :

تتعقب المستشعرات درجة حرارة الزيت، وتحليل الغازات المذابة (DGA)، ومستويات الحمل، والتفريغ الجزئي، مما يتيح الصيانة التنبؤية عبر SCADA.

​ مغيرات النقر تحت الحمل (OLTC) ​ :

يحسن ضبط النقر المدعوم بالذكاء الاصطناعي تنظيم الجهد تحت أحمال الشبكة المتقلبة، مما يقلل من فقدان الطاقة بنسبة تصل إلى 5%.

​ الابتكارات الصديقة للبيئة:

الزيوت العازلة القائمة على البيولوجي (مثل سوائل الإستر) ذات القابلية العالية للتحلل الحيوي وقابلية منخفضة للاشتعال، متوافقة مع معايير IEC 62721.

​ التطبيقات الرئيسية والاتجاهات المستقبلية ​

​ التوزيع الصناعي والحضري:

الوحدات عالية السعة (500kVA – 5MVA) لتشغيل المصانع والمجمعات التجارية والمدن الذكية.

​ تكامل الطاقة المتجددة:

مثالي لمحطات فرعية لمزارع الرياح/الطاقة الشمسية والشبكات الصغيرة، يدعم تدفق الطاقة ثنائي الاتجاه.

​ التطورات المستقبلية:

​ محولات الحالة الصلبة (SSTs) ​ : تتيح تحويل التيار المستمر-المستمر ومرونة الشبكة لأنظمة الطاقة اللامركزية.

​ عزل ذاتي الشفاء: مواد نانوية مركبة تصلح تلقائياً العيوب العازلة الطفيفة.

​ ملخص ​

محولات التوزيع ثلاثية الطور المغمورة بالزيت تتفوق من خلال ​ قلوب لابلورية منخفضة الفقدان، وإدارة حرارية متقدمة، وأنظمة أمان متعددة الطبقات. يجعلها مزيجها من الكفاءة والقابلية للتوسع والمرونة لا غنى عنها للشبكات الكهربائية الحديثة، بينما تجعلها الابتكارات مثل ​ bio-based oils ​ و ​ smart
