محطات فرعية مدمجة قابلة للتوسع للاستخدام الصناعي

حلول توزيع طاقة قابلة للتوسع وفعالة ​​

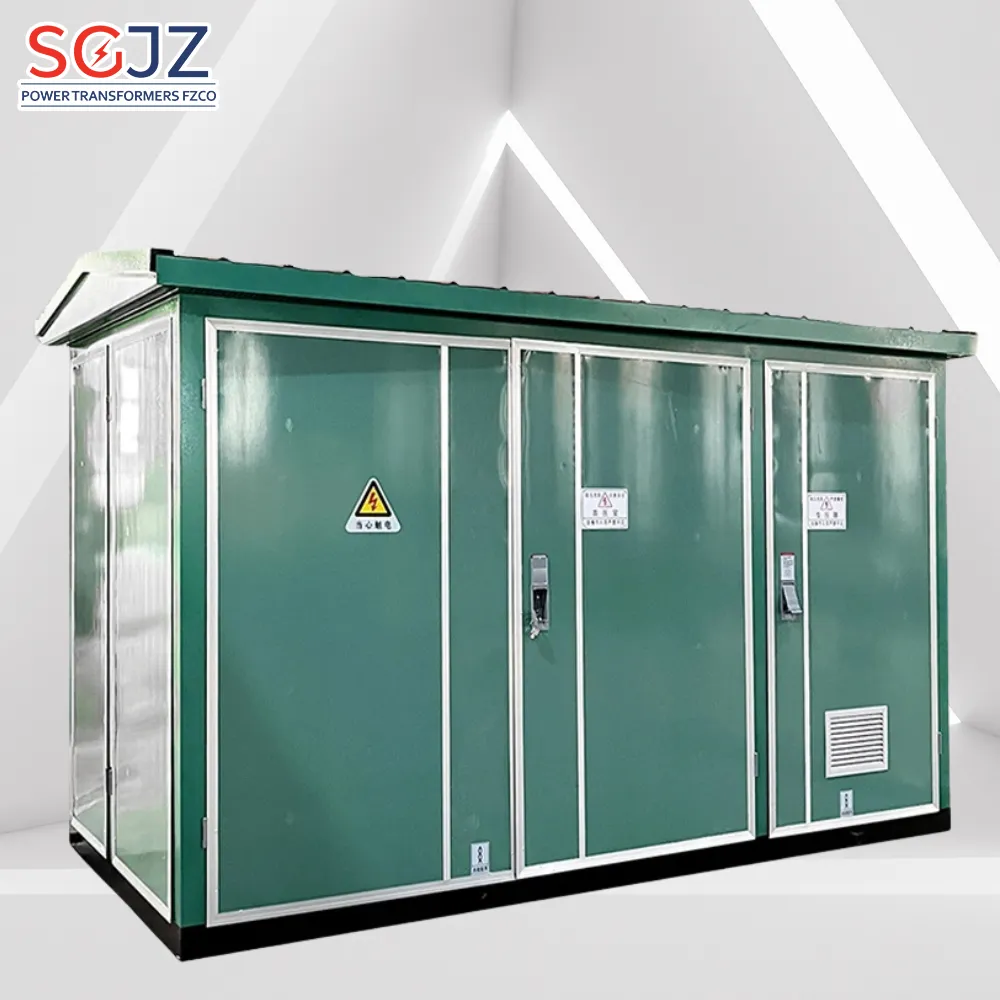

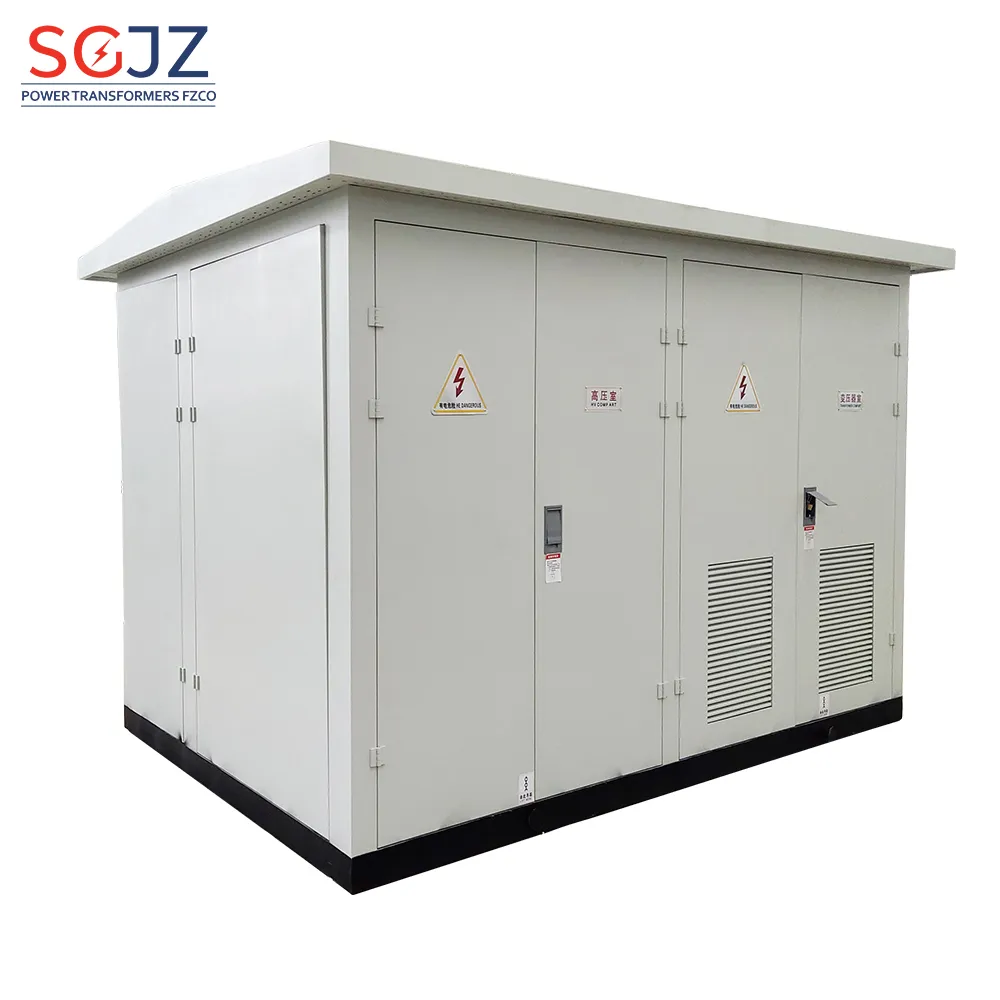

المحطة الفرعية المدمجة هي حل مبتكر يوفر المساحة، مصمم لتحسين توزيع الطاقة في البيئات الحضرية والصناعية والنائية. من خلال دمج المكونات الرئيسية مثل المحولات ومفاتيح التبديل وأنظمة الحماية في هيكل موحد ومعياري، توفر هذه المحطات نقل طاقة موثوقًا وعالي الأداء مع أقل مساحة ممكنة. مصممة لتلبية المعايير الدولية (IEC، IEEE)، تجمع محطاتنا الفرعية المدمجة بين السلامة والكفاءة والقدرة على التكيف لمختلف التطبيقات.

​​ الميزات والفوائد الأساسية ​​

​​ تصميم موفر للمساحة ​​

يقلل الهيكل المعياري الحجم المادي بنسبة تصل إلى 60٪ مقارنة بالمحطات الفرعية التقليدية، مما يجعل التثبيت ممكنًا في المساحات المحدودة مثل الممرات الحضرية أو المصانع الصناعية أو المجتمعات النائية. تقلل الوحدات المجمعة مسبقًا وقت البناء في الموقع.

​​ أداء عالي وموثوقية ​​

مجهزة بمحولات مغمورة بالزيت أو من النوع الجاف، وقواطع دوائر مفرغة، ومفاتيح معزولة بالغاز SF6، تضمن هذه المحطات الفرعية تنظيم طاقة فعال (من 11 كيلو فولت إلى 33 كيلو فولت) والحماية من الأعطال. تعزز أنظمة العزل والتبريد القوية المتانة في المناخات القاسية.

​​ الأتمتة والمراقبة الذكية ​​

توفر الأنظمة الممكنة بتقنية إنترنت الأشياء (اختياري) بيانات في الوقت الفعلي عن الجهد والتيار ودرجة الحرارة واكتشاف الأعطال. تدمج قدرات التحكم عن بعد عبر SCADA مع شبكات الشبكة الذكية، مما يتيح الصيانة التنبؤية ويقلل من وقت التوقف.

​​ النشر السريع والقابلية للتوسع ​​

يمكن تركيب الوحدات المجمعة والمختبرة في المصنع في غضون أيام، مما يسرع جداول المشاريع. تسمح التصاميم القابلة للتوسع بترقية السعة (حتى 50 ميجا فولت أمبير) دون استبدال النظام بالكامل، مما يدعم النمو الطويل الأمد للطاقة.

​​ صديقة للبيئة وفعالة من حيث التكلفة ​​

تتوافق عمليات التشغيل منخفضة الضوضاء (أقل من 65 ديسيبل) والمواد القابلة لإعادة التدوير مع اللوائح البيئية. تقلل التصاميم الموفرة للطاقة من فقدان الطاقة بنسبة تصل إلى 25٪، مما يخفض التكاليف التشغيلية.

​​ التطبيقات ​​

​​ البنية التحتية الحضرية ​​ : محطات فرعية للمناطق المركزية، والمراكز التجارية، والمدن الذكية.

​​ المناطق الصناعية ​​ : إمداد طاقة مستقر للمصانع، والمناجم، ومراكز البيانات.

​​ المناطق النائية ​​ : النشر السريع في المناطق غير المتصلة بالشبكة أو المعرضة للكوارث.

​​ الطاقة المتجددة ​​ : التكامل مع مزارع الطاقة الشمسية/الرياح للتوصيل الفعّال بالشبكة.

​​ المواصفات الفنية ​​

​​ نطاق الجهد ​​ : 11 كيلو فولت إلى 33 كيلو فولت (جهد متوسط).

​​ السعة ​​ : 5 ميجا فولت أمبير إلى 50 ميجا فولت أمبير.

​​ التردد ​​ : 50 هرتز/60 هرتز.

​​ التبريد ​​ : التبريد الطبيعي بالهواء (AN) أو القسري (AF).

​​ الامتثال ​​ : معتمد وفقاً لـ IEC 62271، IEEE 1526، و ISO 9001/14001.

​​ ضمان الجودة ​​

يشمل الاختبارات الدقيقة قوة العزل الكهربائي، وتحمل الدائرة القصيرة، ومحاكاة ارتفاع درجة الحرارة.

معتمد من KEMA، DEKRA، و TÜV للأمان والموثوقية.

​​ لماذا تختارنا؟ ​​

​​ خبرة تزيد عن 25 عاماً ​​ : تصاميم مثبتة لدرجات الحرارة القصوى، والرطوبة، والمناطق الزلزالية.

​​ خدمات شاملة من البداية إلى النهاية ​​ : تصميم، تركيب، ودعم صيانة طوال دورة الحياة.

​​ تمويل مرن ​​ : خيارات التأجير والدفع حسب الاستخدام لمرونة الميزانية.

​​ حلول مخصصة ​​

​​ تعديلات بيئية ​​ : علب مقاومة للتآكل للمناطق الساحلية أو تصاميم مضادة للانفجار لمواقع النفط/الغاز.

​​ أنظمة هجينة ​​ : دمج تخزين الطاقة المتجددة (مثل بنوك البطاريات) للشبكات الهجينة.

1. المواد الأساسية وتصميم اللف ​

​ المواد الأساسية ​

​ قلوب سبائك غير متبلورة:

فقدان حديدي منخفض للغاية (70 – ٪80 أقل من الصلب السيليكوني) يقلل من هدر الطاقة، وهو أمر حاسم للتصاميم المدمجة عالية الكفاءة.

النفاذية العالية وانعدام المغناطيسية تقريبًا يقللان من الضوضاء، مما يجعله مثاليًا للمناطق الحضرية أو السكنية.

​ الصلب السيليكوني المدلفن على البارد الموجه الحبيبي (CRGO):

الصفائح المقطوعة بالليزر تقلل من فقدان التيارات الدوامية، محققة مستويات كفاءة تصل إلى 98.5٪ في المساحات المحدودة.

كثافة التدفق المغناطيسي العالية تدعم الجهد العالي المدمج (11kV – تطبيقات 33 كيلو فولت.

​ تصميم اللف ​

​ لفائف الرقائق مع تبريد تدفق الزيت:

تقلل لفائف الرقائق النحاسية/الألومنيوم من التدفق التسريبي وقوى الدائرة القصيرة. تعزز قنوات الزيت المتكاملة تبديد الحرارة في التخطيطات المحدودة.

تقلل الطبقات المتداخلة من إجهاد الجهد بين اللفات، مما يحسن مرونة الدائرة القصيرة (حتى 50 كيلو أمبير أعطال غير متماثلة).

​ لفائف أسلاك ليتز المطبقة:

يخفف سلك ليتز متعدد الخيوط من تأثيرات الجلد والقرب، مما يقلل المقاومة المترددة للتشغيل عالي التردد (مثل روابط HVDC).

​ ترتيبات اللف/القرص المدمجة:

تحسن اللفائف الحلزونية أو القرصية استخدام المساحة، مقترنة بعزل متدرج لتحمل نبضات البرق ( ≥ 1.2/50 μ ثانية).

​ 2. أنظمة العزل ​

​ عزل مركب زيت-ورق:

يوفر الورق السليولوزي المشبع بسوائل الإستر قوة عزل كهربائي تصل إلى 300 كيلو فولت BIL، مثالي للحجرات عالية الجهد المدمجة.

مقاوم للدورات الحرارية ( − 40 ° درجة مئوية إلى +140 ° درجة مئوية) والتفريغ الجزئي.

​ صب راتنج الإيبوكسي (النوع الجاف) ​ :

التشريب بالضغط الفراغي (VPI) باستخدام راتنجات الإيبوكسي من الفئة H يضمن مقاومة الحريق (IEC 60335) وتحمل الرطوبة في البيئات المغلقة.

​ العزل المعزز بتقنية النانو:

مركبات الإيبوكسي المحشوة بالسيليكا تحسن مقاومة التفريغ الجزئي بنسبة 40%، مما يطيل العمر الافتراضي في المناطق الحضرية الرطبة أو الملوثة.

​ 3. إدارة الحرارة ​

​ التبريد بالزيت الطبيعي والهواء (ONAN) ​ :

التبريد السلبي عبر المشعاعات والحمل الحراري الطبيعي للتشغيل المستمر في مساحات مضغوطة (مثل 100kVA – وحدات 500kVA).

​ التبريد القسري بالهواء (OFAF) ​ :

المراوح المتحكم في درجة حرارتها تعزز تبديد الحرارة، مما يمكن من سعة حمل زائدة 120% لحالات الطوارئ.

​ المراقبة الحرارية الذكية:

أجهزة الاستشعار بالألياف الضوئية تتعقب النقاط الساخنة، مما يؤدي إلى تشغيل إنذارات أو تعديلات التبريد لمنع تدهور العزل.

​ 4. التصميم الهيكلي والحماية ​

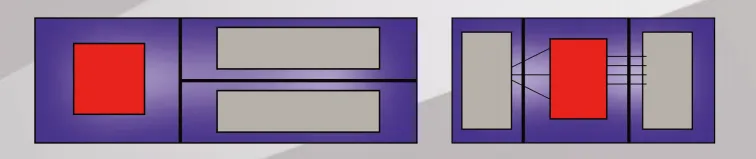

​ التخطيط المعياري والمحسن للمساحة ​

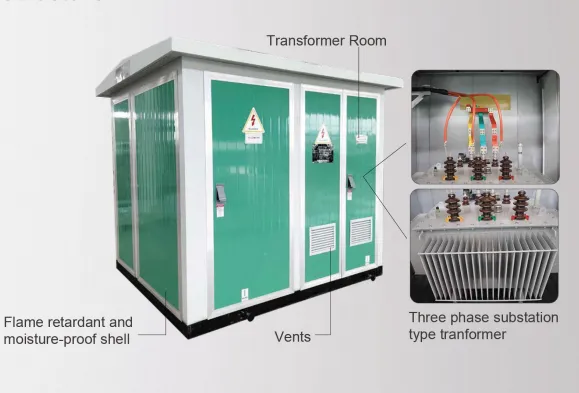

​ الغلافات المتكاملة:

الغلافات المعيارية الجاهزة تحتوي على المحولات، ومفاتيح التوزيع، وأنظمة الحماية في مساحة واحدة، مما يقلل وقت التثبيت بنسبة 50%.

​ تصنيفات IP66/IP67:

الإغلاق المحكم باستخدام حشوات EPDM وأجهزة الفولاذ المقاوم للصدأ يحمي من الماء، والغبار، وتسلل القوارض.

​ معالجة مقاومة التآكل:

تتحمل الهياكل الفولاذية المطلية بالغمس الساخن أو الألمنيوم بطلاءات البولي يوريثان تدهور الأشعة فوق البنفسجية والتعرض لأملاح المناطق الساحلية.

​ ميزات الأمان ​

​ صمامات تخفيف الضغط:

تقوم بتهوية الغازات تلقائيًا أثناء الأعطال الداخلية، مما يمنع حدوث انفجارات.

​ أنظمة خزان المحافظ:

تقلل الخزانات المحكمة الغلق من ملامسة الأكسجين، مما يحد من أكسدة الزيت وتكوين الرواسب.

​ الحماية من التيارات الزائدة:

تقمع كوابح أكسيد الزنك المتكاملة (MOA) الترددات العابرة الناتجة عن البرق ( ≥ نبضات 2.5 كيلو أمبير).

​ 5. الوظائف المتقدمة ​

​ أنظمة مراقبة الحالة (CMS) ​ :

تتتبع المستشعرات المدمجة درجة حرارة الزيت، وتحليل الغازات المذابة (DGA)، ومستويات الحمل، والتفريغ الجزئي، مما يتيح الصيانة التنبؤية عبر نظام سكادا.

​ التكامل مع الشبكة الذكية:

يدعم الاتصال الممكن بتقنية إنترنت الأشياء التحكم عن بعد، وموازنة الحمل، واستجابات الشبكة ذاتية الشفاء.

​ الابتكارات الصديقة للبيئة:

زيوت عازلة قائمة على المواد الحيوية (مثل سوائل الإستر) ذات قابلية عالية للتحلل الحيوي (متوافقة مع OECD 301B) وقابلية أقل للاشتعال.

​ التطبيقات الرئيسية والاتجاهات المستقبلية ​

​ التوزيع الحضري:

وحدات عالية الكثافة (500 كيلو فولت أمبير – 1 MVA) محطات فرعية مدنية للطاقة، شبكات صغرى متجددة، ومحطات شحن المركبات الكهربائية.

​ دمج الطاقة المتجددة:

تصميمات مدمجة لمزارع الرياح/الطاقة الشمسية وشبكات صغرى هجينة تيار متردد/تيار مستمر.

​ التطورات المستقبلية:

​ المحولات ذات الحالة الصلبة (SSTs) ​ : تمكين تحويل تيار مستمر إلى تيار مستمر ومرونة الشبكة للأنظمة اللامركزية.

​ عزل ذاتي الإصلاح: مواد نانوية مركبة تصلح ذاتيًا العيوب العازلة الطفيفة.

​ ملخص ​

تتميز المحطات الفرعية المدمجة من خلال ​ قلوب غير متبلورة منخفضة الفقدان، تصميمات نمطية موفرة للمساحة، وأنظمة أمان متعددة الطبقات. يجعل مزيجها من الكفاءة، القابلية للتوسع، والمرونة لا غنى عنها للشبكات الحضرية والصناعية الحديثة، بينما تدفع ابتكارات مثل ​ تقنية الحالة الصلبة ​ و ​ المراقبة الذكية ​ ذكاء الشبكة والاستدامة.
