②20kV مستوى SC(B)10 سلسلة محول توزيع جاف بدون إثارة معاملات الأداء

ملاحظة: في الجدول يتم ترتيب خسائر الحمل، بينما تشير الأقواس إلى درجة الحرارة (لرؤية توصيات المعيار GB1094.11) تحت القيمة

③35kV مستوى سلسلة SC(B)10 محول توزيع جاف بدون إثارة معلمات الأداء

ملاحظة: في الجدول يتم ترتيب خسائر الحمل، بينما تشير الأقواس إلى درجة الحرارة (لرؤية توصيات المعيار GB1094.11) تحت القيمة

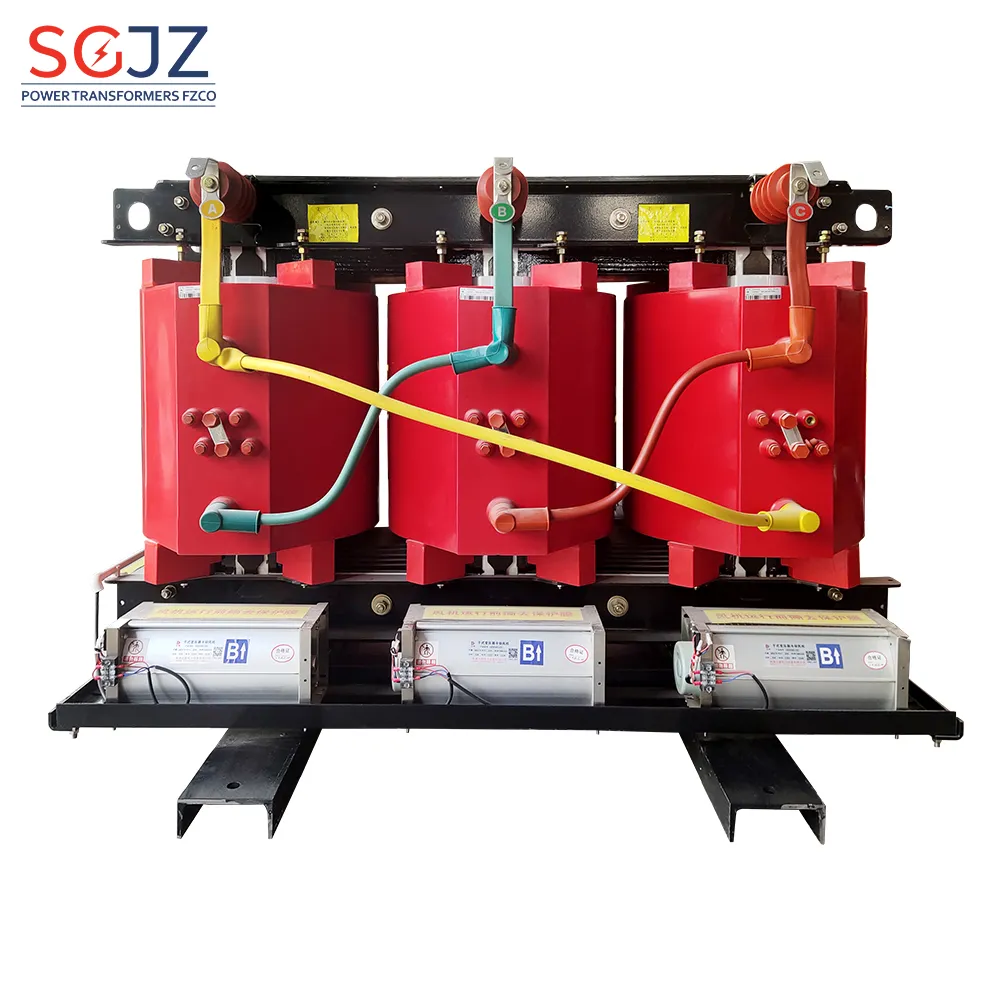

محول جاف

المحول الجاف هو جهاز كهربائي متطور مصمم لتوزيع الطاقة بأمان وموثوقية وكفاءة في تطبيقات متنوعة. على عكس المحولات المغمورة بالزيت، تستخدم الوحدات الجافّة عزلًا صلبًا أو غازيًا (مثل راتنج الإيبوكسي، الراتنج المصبوب، أو غاز SF6) بدلاً من الزيت المعدني، مما يلغي مخاطر الحريق والتلوث البيئي. مثالي للتركيبات الداخلية والبيئات الحضرية والمناطق الحساسة، تجمع هذه المحولات بين الاستدامة والصيانة المنخفضة والأداء العالي.

​​ الميزات والفوائد الأساسية ​​

​​ تصميم مقاوم للحرارة وصديق للبيئة ​​

بدون زيت قابل للاشتعال، تلبي المحولات الجافة معايير السلامة من الحرائق الصارمة (IEC 61558) وهي مثالية للمستشفيات ومراكز البيانات والمباني السكنية. تضمن المواد القابلة لإعادة التدوير وعدم تسرب الزيت الامتثال البيئي.

​​ كفاءة عالية وتوفير الطاقة ​​

تقوم المواد الأساسية المتطورة (سبائك غير متبلورة أو صلب سيليكوني) وتصاميم اللف المحسنة بتقليل فقدان الطاقة بنسبة تصل إلى 30%، محققة مستويات كفاءة ≥ 98% (معتمد بموجب IEC 61378). مناسبة للتشغيل المستمر مع توليد حرارة قليلة.

​​ صيانة منخفضة وعمر طويل ​​

تقاوم أنظمة العزل الصلبة الرطوبة والغبار والملوثات الكيميائية، مما يقلل من احتياجات الصيانة. يتحمل البناء القوي الظروف القاسية، مما يطيل عمر الخدمة في البيئات الصناعية أو الساحلية.

​​ مدمج وموفر للمساحة ​​

تعمل التصاميم النمطية والمساحات المدمجة على تبسيط التثبيت في محطات التوزيع الفرعية الحضرية أو المباني التجارية أو مواقع الطاقة المتجددة. متاحة بجهود تتراوح من 380 فولت إلى 36 كيلو فولت وسعات تصل إلى 5 ميجا فولت أمبير.

​​ المراقبة الذكية والسلامة ​​

تراقب مستشعرات إنترنت الأشياء الاختيارية درجة الحرارة والجهد والحمل في الوقت الفعلي، مما يتيح الصيانة التنبؤية. تمنع أنظمة الحماية المدمجة (مثل مرحلات الحرارة، إنذارات بوخهولتز) الأعطال وتضمن التشغيل الآمن.

​​ التطبيقات ​​

​​ البنية التحتية الحضرية ​​ : توزيع الطاقة الآمن في المناطق عالية الكثافة والمولات وأنظمة المترو.

​​ الاستخدام الصناعي ​​ : إمداد مستقر للمصانع وعمليات التعدين والصناعات الكيميائية.

​​ الطاقة المتجددة ​​ : التكامل مع مزارع الطاقة الشمسية/الرياح للاتصال الفعال بالشبكة.

​​ المباني التجارية ​​ : أنظمة التدفئة والتهوية وتكييف الهواء، والمصاعد، وشبكات الإضاءة.

​​ المواصفات الفنية ​​

​​ نطاق الجهد الكهربائي ​​ : 380V إلى 36kV (جهد متوسط).

​​ السعة ​​ : 50 كيلو فولت أمبير إلى 5000 كيلو فولت أمبير.

​​ أنواع التبريد ​​ : تبريد هوائي طبيعي (AN) أو تبريد هوائي قسري (AF).

​​ فئة العزل ​​ : فئة H (180 ° C) لمقاومة حرارية عالية.

​​ التردد ​​ : 50Hz/60Hz.

​​ ضمان الجودة ​​

يشمل الاختبارات الصارمة اختبارات جهد النبض، وفقدان الحمل، ومحاكاة ارتفاع درجة الحرارة.

معتمد من IEC، IEEE، ISO 9001 (الجودة)، و ISO 14001 (البيئة).

​​ لماذا تختارنا؟ ​​

​​ خبرة تزيد عن 30 عامًا ​​ : تصاميم مثبتة لدرجات الحرارة القصوى والرطوبة والمناطق الزلزالية.

​​ الدعم العالمي ​​ : فرق هندسية محلية ومساعدة فنية على مدار الساعة.

​​ حلول فعالة من حيث التكلفة ​​ : تصاميم قابلة للتطوير مع خيارات تمويل مرنة.

​​ حلول مخصصة ​​

​​ نماذج مقاومة للحرارة ومضادة للانفجار ​​ : لمنشآت النفط/الغاز أو المناطق الخطرة.

​​ تصاميم صديقة للبيئة ​​ : تكوينات منخفضة الضوضاء (<65 ديسيبل) وخالية من الرصاص.

​​ أنظمة هجينة ​​ : مجتمعة مع تخزين الطاقة لتطبيقات الشبكة الذكية.

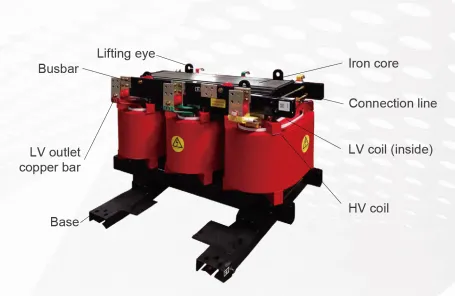

1. المواد الأساسية وتصميم اللف ​

​ المواد الأساسية ​

​ قلوب سبائك غير متبلورة:

فقد حديد منخفض جدًا (70 – (أقل بنسبة 80% من الفولاذ السيليكوني التقليدي)، مما يقلل من هدر الطاقة وتكاليف التشغيل.

النفاذية العالية والتقلص المغناطيسي شبه المعدوم يقللان الضوضاء والاهتزاز، مما يجعله مثالياً للمناطق السكنية والتجارية.

​ الفولاذ السيليكوني المدلفن على البارد ذو الحبيبات الموجهة (CRGO):

الصفائح المقطوعة بالليزر أو المتدرجة تقلل من فقدان التيارات الدوامية، محققة مستويات كفاءة تصل إلى 98% (معايير IEC 60076).

التوجيه المحسن للحبيبات يعزز كثافة التدفق المغناطيسي للتطبيقات ذات الجهد العالي (حتى 33 كيلو فولت).

​ تصميم اللف ​

​ اللفائف الرقائقية مع التشريب بالراتنج:

لفائف النحاس أو الألومنيوم الرقائقية تقلل التدفق المتسرب وقوى الدائرة القصيرة. التغليف براتنج الإيبوكسي يعزز القوة الميكانيكية والتوصيل الحراري.

الطبقات المتشابكة تقلل الإجهاد الكهربائي بين اللفات، مما يحسن مرونة الدائرة القصيرة (حتى 50 كيلو أمبير أعطال غير متماثلة).

​ لفائف الأسلاك الملتوية المطبقة:

السلك الملتوي متعدد الخيوط يخفف تأثير الجلد والقرب، مما يقلل المقاومة المترددة في التطبيقات عالية التردد (مثل محولات HVDC).

​ التشريب بالضغط الفراغي (VPI) ​ :

يتم تشريب الملفات براتنجات الإيبوكسي أو البوليستر عالية الحرارة، مما يضمن مقاومة الرطوبة وقوة عزل كهربائي تصل إلى 200 كيلو فولت BIL.

​ 2. أنظمة العزل ​

​ الصب براتنج الإيبوكسي:

العزل الصلب براتنجات الإيبوكسي من الفئة H يوفر مقاومة للحريق (معتمد UL94 V-0) ويصمد أمام الدورات الحرارية ( − 40 ° درجة مئوية إلى +155 ° درجة مئوية).

مقاومة متفوقة للتفريغ الجزئي، مثالية للبيئات الملوثة أو الرطبة.

​ الورق المركب من النومكس:

يوفر العزل القائم على ألياف الأراميد استقرارًا حراريًا عاليًا (حتى 220 ° درجة مئوية) وقوة عازلية، مدمجًا مع خصائص مقاومة اللهب.

​ العزل المعزز بالنانو:

المركبات الإيبوكسية المملوءة بالسيليكا تحسن عمر التفريغ الجزئي بنسبة 40%، مما يطيل العمر الافتراضي في الظروف القاسية.

​ 3. إدارة الحرارة ​

​ التبريد بالهواء الطبيعي (AN) ​ :

التبريد السلبي عبر المشعاعات ذات الزعانف أو أجهزة تبديد الحرارة للتشغيل المستمر عند الأحمال المقننة (مثل 500kVA – وحدات 1.5MVA).

​ التبريد بالهواء القسري (AF) ​ :

تعزز المراوح المتحكم فيها بالحرارة تبديد الحرارة، مما يتيح سعة تحميل زائدة تبلغ 120 – 150% لحالات الطوارئ.

​ المراقبة الحرارية الذكية:

تقوم أجهزة استشعار درجة الحرارة المدمجة وأنظمة إنترنت الأشياء بتشغيل إنذارات أو تعديلات التبريد لمنع ارتفاع درجة الحرارة وتدهور العزل.

​ 4. التصميم الهيكلي والحماية ​

​ التصميم المعياري والمضغوط ​

​ العلب المحكمة:

تحمي العلبة ذات التصنيف IP66/IP67 مع حشيات EPDM من الغبار والماء وتسلل القوارض، ومناسبة للبيئات الخارجية أو الصناعية.

​ الطلاءات المضادة للتآكل:

الهياكل الفولاذية أو الألمنيوم المجلفنة بالغمس الساخن مع طلاءات البولي يوريثين/المسحوق تقاوم تدهور الأشعة فوق البنفسجية والتعرض لأملاح المناطق الساحلية.

​ المواد المقاومة للحريق:

العوازل غير القابلة للاشتعال وأنظمة الراتنج ذاتية الإطفاء تلبي معايير السلامة من الحريق IEC 60335.

​ ميزات السلامة ​

​ أنظمة تخفيف الضغط:

فتحات تخفيف الضغط التلقائية تمنع الفشل الانفجاري أثناء الأعطال الداخلية.

​ الحماية من التيار الزائد:

المانعات المؤكسدة المعدنية المتكاملة (MOA) تكبت الترددات العابرة الناجمة عن البرق ( ≥ 2.5 kA نبضات).

​ التأريض ومنع الانسكاب:

أنظمة التأريض المعززة والتصاميم المحكمة تزيل مخاطر تسرب الزيت، مما يضمن عدم تلوث البيئة.

​ 5. الوظائف المتقدمة ​

​ أنظمة مراقبة الحالة (CMS) ​ :

أجهزة الاستشعار المدمجة تتابع درجة حرارة اللف، التفريغ الجزئي، ومستويات الحمل، مما يتيح الصيانة التنبؤية عبر منصات SCADA أو IoT.

​ التكامل مع الشبكة الذكية:

الاتصال المدعوم بـ IoT يدعم المراقبة عن بعد، موازنة الحمل، واستجابات الشبكة ذاتية الشفاء.

​ الابتكارات الصديقة للبيئة:

راتنجات العزل القائمة على المواد الحيوية ومكونات البوليمر القابلة لإعادة التدوير تتوافق مع أهداف الاستدامة (مثل الامتثال لـ RoHS و REACH).

​ التطبيقات الرئيسية والاتجاهات المستقبلية ​

​ التوزيع الحضري والتجاري:

وحدات عالية الكثافة (500 كيلو فولت أمبير – 2 ميغا فولت أمبير) للمدن الكهربائية، مراكز البيانات، ومحطات شحن المركبات الكهربائية.

​ الطاقة الصناعية والمتجددة:

مثالي لمحطات التحويل في مزارع الطاقة الشمسية/الرياح، مواقع التعدين، والمناطق الخطرة (المنطقة 2/22).

​ التطورات المستقبلية:

​ محولات الحالة الصلبة ​ : تتيح تحويل التيار المستمر-المستمر ومرونة الشبكة لأنظمة الطاقة اللامركزية.

​ المواد النانوية ذاتية التبريد: مواد متقدمة تبدد الحرارة ذاتيًا في ظروف الأعطال.

​ ملخص ​

تتفوق محولات النوع الجاف من خلال ​ القلوب غير المتبلورة منخفضة الفقد، متانة العزل الصلب، والإدارة الحرارية الذكية. تجعلها سلامتها من الحرائق، التشغيل الخالي من الصيانة، وتصميماتها الصديقة للبيئة لا غنى عنها للشبكات الحضرية والصناعية الحديثة، بينما تدفع الابتكارات مثل ​ تقنية الحالة الصلبة ​ و ​ دمج إنترنت الأشياء ​ ذكاء الشبكة والاستدامة.
