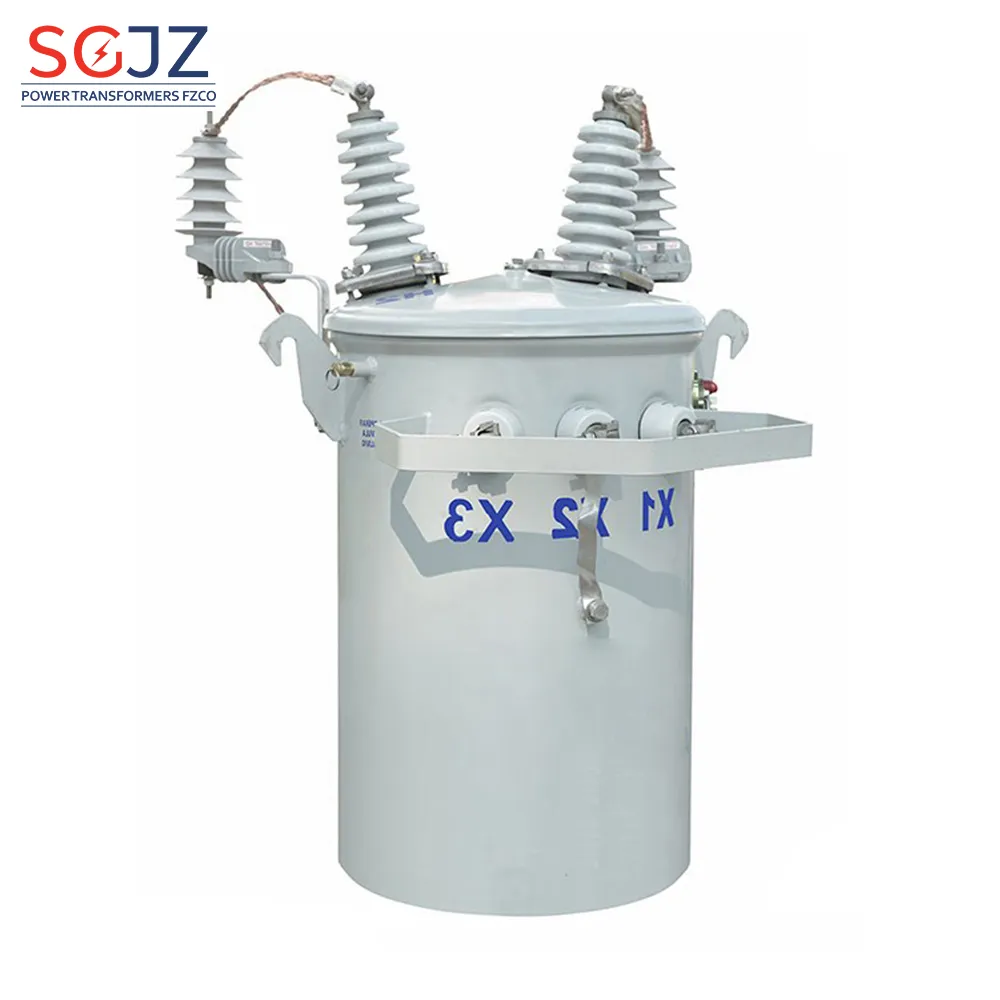

حلول محولات أحادية الطور موثوقة مثبتة على الأعمدة

محول أحادي الطور مثبت على العمود هو جهاز كهربائي مدمج وقوي مصمم لخفض مستويات جهد التوزيع إلى مستويات قابلة للاستخدام للتطبيقات السكنية والتجارية والصناعية الخفيفة. مثبتة مباشرة على أعمدة المرافق، تشكل هذه المحولات حجر الزاوية في شبكات توزيع الطاقة الريفية والضواحي، وتوفر موثوقية وكفاءة وسهولة في التركيب.

الميزات الرئيسية

تصميم مدمج وخفيف الوزن: مصممة لكفاءة المساحة، تم تحسين هذه المحولات للتركيب على الأعمدة، مما يقلل من متطلبات المساحة الأرضية. يبنيها خفيفة الوزن يبسط التثبيت ويقلل الحمل الهيكلي على الأعمدة.

المتانة: مصممة لتحمل الظروف البيئية القاسية، بما في ذلك درجات الحرارة القصوى والرطوبة والتعرض للأشعة فوق البنفسجية والتآكل. عادةً ما تصنع العلبات من الفولاذ المجلفن أو سبائك مقاومة للتآكل.

الكفاءة العالية: تضمن المواد الأساسية المتقدمة (مثل الفولاذ السيليكوني الموجه الحبيبي) وتصاميم اللف المحسنة خسائر منخفضة بدون حمل وكفاءة طاقة عالية، متوافقة مع المعايير العالمية مثل IEEE وIEC.

صيانة منخفضة: الخزانات محكمة الإغلاق (للنماذج المملوءة بالزيت) أو التصاميم المغلفة (للمحولات الجافة) تمنع التلوث وتقلل من احتياجات الصيانة.

السلامة: مجهزة بأجهزة تخفيف الضغط ومانعات الصواعق وحماية من التحميل الزائد لضمان التشغيل الآمن. تتضمن النماذج المملوءة بالزيت سوائل مقاومة للحريق أو بدائل قابلة للتحلل الحيوي لتعزيز السلامة.

المواصفات الفنية

تصنيفات الجهد: يتراوح الجهد الأولي عادةً من 11 كيلو فولت إلى 33 كيلو فولت، بينما يكون الجهد الثانوي موحدًا عند 230 فولت/240 فولت (أحادي الطور).

السعة: متاحة في تصنيفات طاقة من 5 كيلو فولت أمبير إلى 167 كيلو فولت أمبير، لتلبية متطلبات الأحمال المتنوعة.

التبريد: خيارات مغمورة بالزيت (ONAN) أو من النوع الجاف (مبرد بالهواء)، مع حدود ارتفاع درجة الحرارة الملتزمة بـ IEC 60076.

الكفاءة: تفي أو تتجاوز معايير كفاءة DOE (الولايات المتحدة) والاتحاد الأوروبي المستوى 2.

التطبيقات

التكهرب الريفي: مثالية للمناطق ذات الكثافة المنخفضة حيث تكون خطوط التوزيع الهوائية سائدة.

إمداد الطاقة السكني: يوفر جهدًا مستقرًا للمنازل والشركات الصغيرة وإضاءة الشوارع.

دمج الطاقة المتجددة: يدعم أنظمة الطاقة اللامركزية، مثل مزارع الطاقة الشمسية أو طاقة الرياح، من خلال التفاعل مع الشبكات المحلية.

الطاقة المؤقتة: يتم نشرها في مواقع البناء أو التعافي من الكوارث بسبب التثبيت السريع.

المزايا مقارنة بالبدائل

من حيث التكلفة: تكاليف تركيب وتشغيل أقل مقارنة بالوحدات المثبتة على القواعد أو تحت الأرض.

القابلية للتوسع: التصميم المعياري يسمح للشركات الخدمية بتوسيع الشبكات تدريجياً.

النشر السريع: الوحدات المجمعة مسبقاً تقلل من العمالة في الموقع ووقت التوقف.

القدرة على التكيف البيئي: يعمل بموثوقية في المناطق النائية أو التضاريس الصعبة.

التثبيت والصيانة

التثبيت: يُركب على الأعمدة باستخدام حوامل، مع الحفاظ على مسافات الأمان للسلامة. يتطلب أعمال مدنية محدودة.

المراقبة: تتميز الوحدات الحديثة بأجهزة استشعار مدعمة بتقنية إنترنت الأشياء للمراقبة الفورية للحمل ودرجة الحرارة وجودة الزيت (إذا كان ذلك ينطبق).

العمر الافتراضي: مصمم لخدمة تتراوح بين 25-30 سنة مع فحوصات دورية (مثل اختبار الزيت، والأكمام، وفحوصات العزل).

الامتثال والاستدامة

يلتزم بالمعايير الدولية: IEC 60076، IEEE C57.12.00، و IS 1180.

تشمل الخيارات الصديقة للبيئة الزيت القابل للتحلل الحيوي، والمواد القابلة لإعادة التدوير، والنماذج الجافة الخالية من المواد الخطرة.

يبقى المحول أحادي الطور المثبت على العمود مكوناً حاسماً في توزيع الطاقة الحديث، حيث يجمع بين المتانة والكفاءة والقدرة على التكيف. تجعله قدرته على توفير كهرباء موثوقة في بيئات متنوعة لا غنى عنه للشركات الخدمية والمقاولين والمجتمعات التي تهدف إلى تحقيق التوازن بين التكلفة والأداء والاستدامة.

1. مادة القلب وتصميم اللف ​

​مواد القلب ​

​السبائك غير المتبلورة والمواد النانوية البلورية: مقارنة بالصلب السيليكوني التقليدي، تُظهر قلوب السبائك غير المتبلورة فقدان حديدي منخفض جداً (أقل بنسبة 70%-80% من الصلب السيليكوني)، ونفاذية عالية، وهي مثالية للتطبيقات عالية التردد والكفاءة. على الرغم من ارتفاع التكاليف، فإن أداء توفير الطاقة الخاص بها يتوافق مع معايير كفاءة الشبكة الحديثة.

​صفائح الصلب السيليكوني المحسنة: تُستخدم صفائح الصلب السيليكوني الملفوفة على البارد عالية النفاذية ومنخفضة الفقد، مع عمليات معالجة بالليزر أو تداخل متدرج لتقليل فقد الفجوة الهوائية، وتحسين الكفاءة، وتقليل ارتفاع درجة حرارة التشغيل.

​تصميم اللف​

​موصلات النحاس/الألومنيوم: توفر لفات النحاس موصلية فائقة لحالات الحمل العالي، بينما توفر لفات الألومنيوم حلولاً خفيفة الوزن وفعالة من حيث التكلفة. تعزز العمليات المتقدمة مثل التدوير أو التجديل قوة الشد.

​لف الرقائق مقابل البنية الطبقية: تقلل لفات الرقائق (مثل رقائق النحاس) من تسرب التدفق الطرفي ومخاطر الدائرة القصيرة، وهي مناسبة للتصاميم عالية الحمل الزائد. تحسن اللفات الطبقية مسارات تبديد الحرارة من خلال العزل المجزأ، مما يعزز كثافة الطاقة.

​لف الأسلاك متعددة الشعيرات: تقلل الموصلات المتبادلة ذاتية اللصق أو الأسلاك ذات الشعيرات الدقيقة من تأثير الجلد، مما يعزز كفاءة الإرسال.

​ ٢. مواد العزل وتكنولوجيا التبريد ​

​ أنظمة العزل ​

​ الصب بالراتنج الإيبوكسي: تستخدم المحولات الجافة الصب بالتفريغ لإنشاء نظام عزل متكامل ميكانيكياً مقاوم لدرجات الحرارة المرتفعة (فوق ١٥٥ درجة مئوية). هذا التصميم مقاوم للغبار والرطوبة ومناسب للبيئات القاسية.

العزل الورقي والمغمور بالزيت: تجمع المحولات المملوءة بالزيت بين زيوت العزل ذات نقطة الاشتعال العالية (مثل زيوت الإستر النباتية) والورق، متوازنة بين مقاومة الحريق وطول العمر. تعتمد المحولات الجافة على الغاز (مثل SF6) أو العزل الصلب المركب.

العزل المعزز بتقنية النانو: الراتنجات الإيبوكسية أو المطاط السيليكوني المعدل بالنانو يحسنان مقاومة التاج، مما يطيل عمر التفريغ الجزئي.
