محولات خارجية أحادية الطور مثبتة على قاعدة بكفاءة عالية

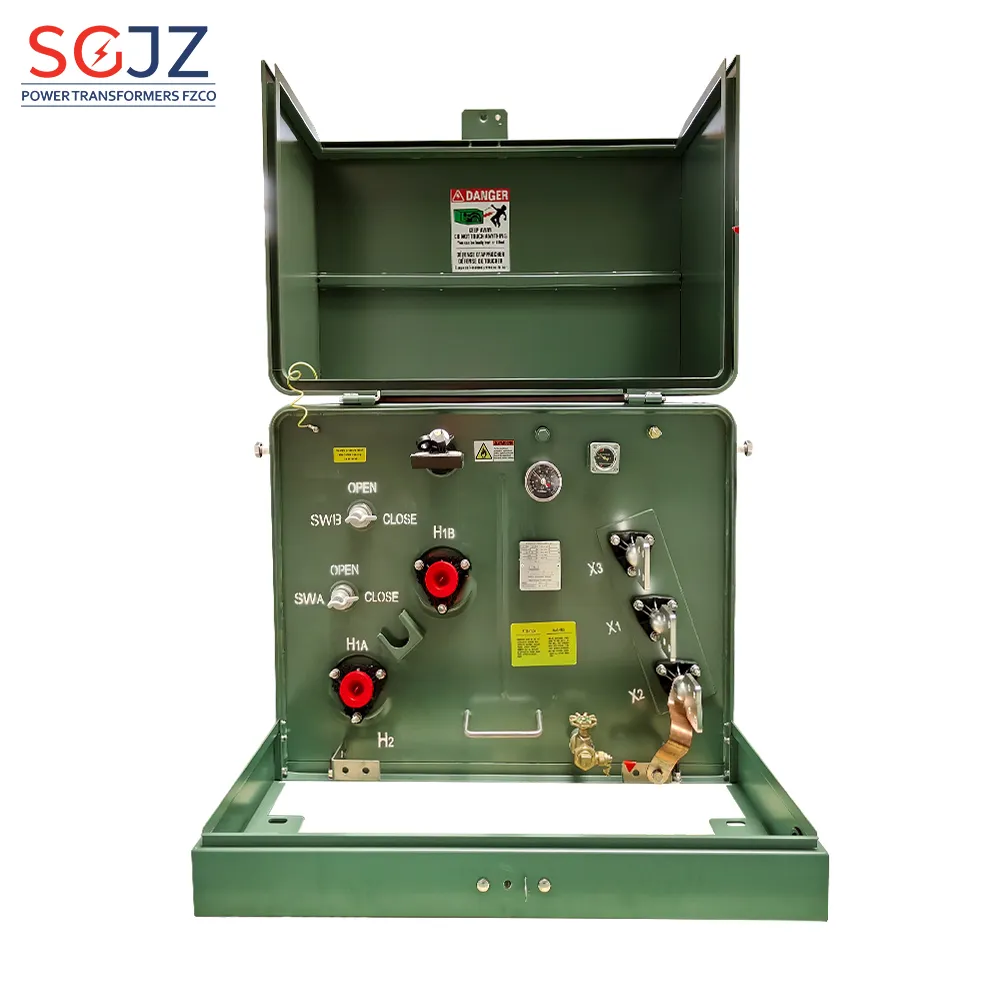

المحول أحادي الطور المثبت على قاعدة هو جهاز توزيع كهربائي على مستوى الأرض مصمم لخفض الطاقة ذات الجهد المتوسط إلى مستويات جهد منخفض قابلة للاستخدام للتطبيقات السكنية والتجارية والصناعية الخفيفة. مغلفة في غلاف متين ومقاوم للعبث، يتم نشر هذه المحولات على نطاق واسع في المناطق الحضرية وشبه الحضرية والضواحي حيث تكون الجماليات والسلامة وتحسين المساحة من الأولويات.

الميزات الرئيسية

تصميم مدمج وآمن: موضوعة في أغلفة مقاومة للعوامل الجوية وقابلة للقفل (عادة من الفولاذ أو الألومنيوم المقاوم للتآكل)، تحمي هذه الوحدات المكونات الداخلية من التخريب والطقس والاتصال العرضي.

كفاءة عالية: يستخدم مواد قلب عالية الجودة (مثل الصلب غير المتبلور أو الصلب السيليكوني الموجه الحبيبات) وملفات مصممة بدقة لتقليل فقدان الطاقة، مستوفياً معايير الكفاءة DOE 2016 وIEC 60076.

تشغيل منخفض الضوضاء: مصمم بمواد تخميد الضوضاء ودوائر مغناطيسية محسنة، مثالي للمناطق الحساسة للضوضاء مثل الأحياء السكنية والمستشفيات.

صيانة منخفضة: البناء المحكم (مملوء بالزيت أو من النوع الجاف) يمنع التلوث، بينما تمكن أنظمة المراقبة المتقدمة من الصيانة التنبؤية.

الامتثال للسلامة: يتميز بأغلفة مؤرضة، ومؤشرات عطل، وأجهزة تخفيف الضغط، وتصاميم مقاومة للقوس. النماذج المملوءة بالزيت تستخدم سوائل مقاومة للحريق أو قابلة للتحلل الحيوي.

المواصفات الفنية

تصنيفات الجهد: يتراوح الجهد الأساسي من 2.4 كيلو فولت إلى 34.5 كيلو فولت، مع مخرجات ثانوية بقدر 120/240 فولت أو 230/400 فولت (أحادي الطور).

السعة: متاحة من 25 كيلو فولت أمبير إلى 500 كيلو فولت أمبير، لدعم متطلبات الأحمال المتنوعة، بما في ذلك المجمعات السكنية المجمعة والمنشآت التجارية الصغيرة.

التبريد: ترتيبات مغمورة بالزيت (ONAN) أو من النوع الجاف (مهوى أو مغلف)، مع حدود ارتفاع درجة الحرارة وفقاً لـ IEEE C57.12.25.

تصنيف الحماية: أوعية مصنفة IP55 أو أعلى لمقاومة الغبار والماء.

التطبيقات

التوزيع الحضري: مثالي لشبكات الطاقة تحت الأرض في المدن والضواحي والمجتمعات المخططة.

المناطق التجارية: يُشغل مراكز التسوق والمجمعات المكتبية والمشاريع متعددة الاستخدامات بأقل تأثير بصري.

أنظمة الطاقة المتجددة: يتكامل مع أنظمة الطاقة الشمسية/الرياح أو الشبكات المحلية لتوزيع الطاقة المتمركز.

البنية التحتية الحرجة: يدعم المستشفيات والمدارس ومراكز البيانات التي تتطلب طاقة موثوقة ومنخفضة الضوضاء.

المزايا مقارنة بالبدائل

كفاءة المساحة: يلغي الحاجة إلى الأعمدة، مما يحرر المساحة الجوية ويقلل من الفوضى البصرية.

تعزيز السلامة: الأوعية على مستوى الأرض تمنع الوصول العام، مما يقلل من مخاطر الصعق الكهربائي.

القابلية للتوسع: التصاميم المعيارية تسمح بترقية السعة بسهولة لتتناسب مع الطلب المتزايد على الطاقة.

المتانة: المواد المقاومة للتآكل والبناء القوي يضمنان طول العمر في البيئات القاسية.

التثبيت والصيانة

التثبيت: يُثبت على وسائد خرسانية مع تهوية وتصريف مناسبين. يتطلب تحضير موقع بسيط مقارنة بالخزانات تحت الأرض.

سهولة الوصول: التصميم ذو الوصول الأمامي يبسط الصيانة والتفتيش والإصلاحات دون تفكيك الوحدة.

المراقبة: النماذج المتقدمة تتضمن أجهزة استشعار مدعومة بتقنية إنترنت الأشياء لتتبع الحمل وجودة الزيت (إن وجد) ودرجة الحرارة في الوقت الفعلي.

العمر الافتراضي: مصمم لـ 30 – 40 سنة من الخدمة مع الفحوصات الدورية (مثل اختبار الزيت، فحص البوشنغ، والتصوير الحراري).

الامتثال والاستدامة

يتوافق مع معايير IEEE C57.12.25 وIEC 60076 وNEMA ST-20.

تشمل الخيارات الصديقة للبيئة المحولات الجافة (بدون زيت)، ومواد الغلاف القابلة لإعادة التدوير، والسوائل العازلة القابلة للتحلل الحيوي.

المحول أحادي الطور المثبت على وسادة هو حل متعدد الاستخدامات وآمن وفعال لشبكات توزيع الطاقة الحديثة. تجعله تركيبه على مستوى الأرض، جنبًا إلى جنب مع الأمان القوي والتأثير البيئي المنخفض، لا غنى عنه للشركات والمطورين الذين يولون الأولوية للسلامة والجمالية والموثوقية التشغيلية. سواء كان يمد الأحياء الحضرية بالطاقة أو مراكز الطاقة المتجددة، فإن هذا المحول يوازن بين الأداء والاستدامة.

1. مواد القلب وتصميم اللف ​

​ مواد القلب ​

​ قلوب السبائك غير المتبلورة: تستخدم سبائك معدنية غير متبلورة منخفضة الفقد، وتوفر ​ 70 – 80% أقل من الفقد في الحديد ​ مقارنة بالصلب السيليكوني التقليدي. تقلل نفاذيته العالية ومغناطيسيته الصفرية تقريبًا من الضوضاء والاهتزاز، مما يجعله مثاليًا للمناطق السكنية.

​ الصلب السيليكوني المتدرج: الصلب السيليكوني المتقدم المدلفن على البارد مع رقائق مقطوعة بالليزر يقلل الفجوات الهوائية وفقد التيارات الدوامية، مما يحسن الكفاءة (حتى 98%) والاستقرار الحراري.

​ تصميم اللف ​

​ اللفائف الرقائقية: تقلل لفائف النحاس أو الألومنيوم الرقائقية من التدفق المتسرب وقوى الدائرة القصيرة، مما يعزز المرونة تجاه الأحمال الزائدة.

​ سلك ليتز الطبقي: تخفف لفائف سلك ليتز متعدد الخيوط من تأثيرات الجلد والقرب، مما يحسن توزيع التيار والكفاءة.

​ ترتيب الملف المضغوط: تعزز تقنيات الضغط المحوري والتشريب بالراتنج القوة الميكانيكية والتوصيل الحراري.

​ 2. أنظمة العزل ​

​ صب راتنج الإيبوكسي: تستخدم المحولات الجافة التشريب بالضغط المفرغ مع راتنج الإيبوكسي عالي الحرارة (عزل فئة H)، مما يوفر ​ مقاومة للحريق معتمدة من UL ​ ومقاومة للرطوبة.

​ العزل المغموس بالزيت: للوحدات عالية السعة، توفر الزيوت العازلة الممتازة (مثل السوائل القائمة على الإستر) مع ورق Nomex السلامة من الحريق وقوة عزل كهربائي تصل إلى 200 كيلو فولت.

​ العزل المعزز بتقنية النانو: تحسن المواد المركبة من الإيبوكسي المملوءة بالسيليكا مقاومة التفريغ الجزئي، مما يطيل العمر الافتراضي في البيئات الرطبة أو الملوثة.

​ 3. إدارة الحرارة ​

​ التبريد بالزيت الطبيعي والهواء ​ : يوفر تداول الزيت والمشعات ذات الزعانف تبريدًا سلبيًا للتشغيل المستمر تحت أحمال عالية.

​ التبريد القسري بالهواء: تنشط المراوح المتحكم في درجة حرارتها عندما تتجاوز درجات حرارة الزيت العتبات، مما يحافظ على حدود التشغيل الآمنة.

​ أجهزة استشعار حرارية ذكية: تطلق المقاومات الحرارية المدمجة وأنظمة المراقبة الممكنة بتقنية إنترنت الأشياء إنذارات أو بروتوكولات تخفيف الحمل لمنع السخونة المفرطة.

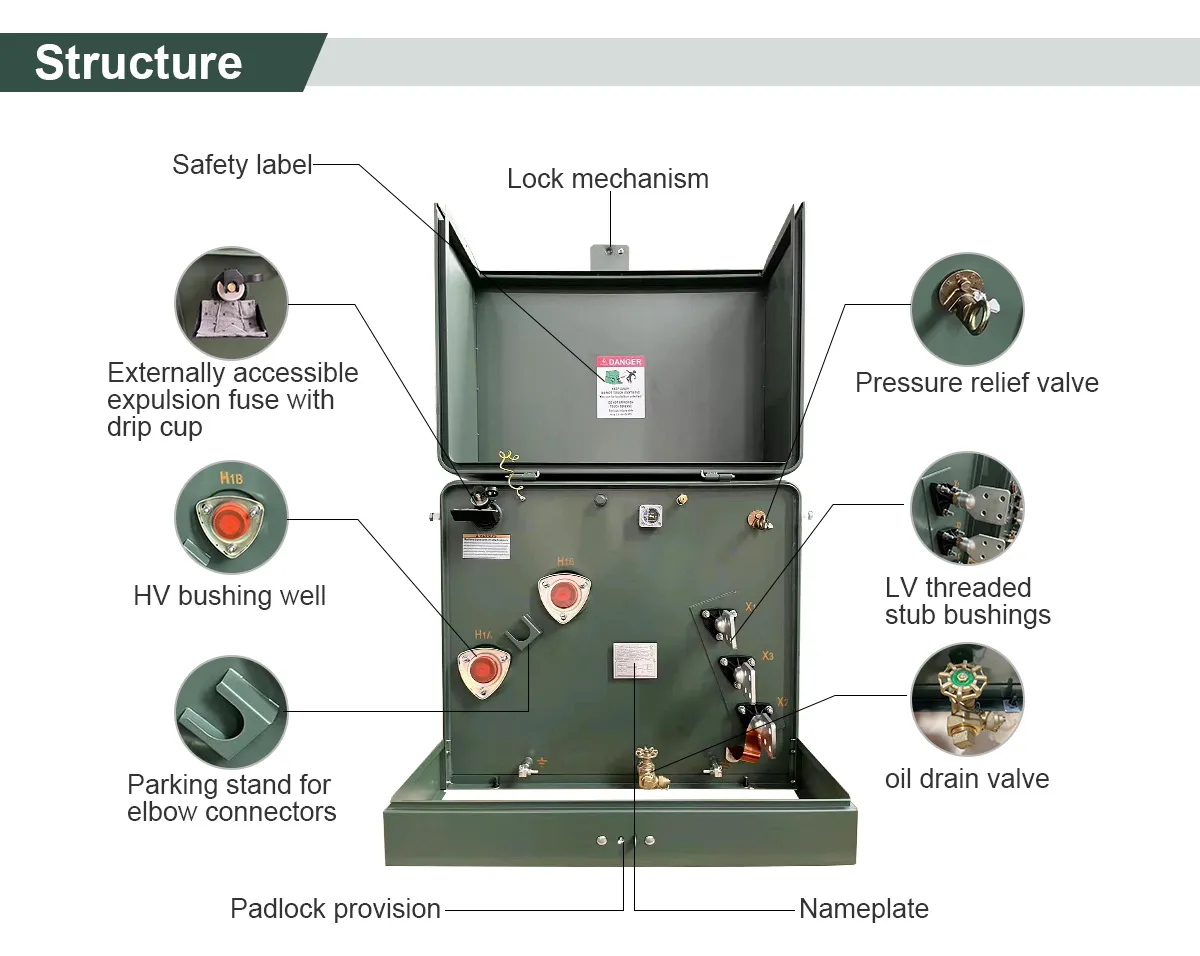

​ 4. التصميم الهيكلي والحماية ​

​ التصميم المعياري والمضغوط ​

​ غلاف مثبت على قاعدة: تضمن الوسادات الخرسانية أو البوليمرية القوية الاستقرار ومقاومة السرقة.

​ التغليف المصنف IP68: تحمي الأغلفة المحكمة مع حشيات EPDM من الماء والغبار وتسلل القوارض، حتى في المناطق المعرضة للفيضانات.

​ الطلاءات المضادة للتآكل: تقاوم الأغلفة الفولاذية المغطاة بالغلفنة الساخنة أو الألومنيوم مع طلاءات البولي يوريثين المسحوقية تدهور الأشعة فوق البنفسجية والرذاذ الملحي.

​ ميزات السلامة ​

​ حماية داخلية من الارتفاعات المفاجئة: تكبح قواطع الصواعق من أكسيد الزنك ومكثفات الارتفاع المفاجئ الارتفاعات العابرة الناجمة عن البرق.

​ صمامات تخفيف الضغط: تطلق الغازات تلقائيًا أثناء الأعطال الداخلية، مما يمنع حالات الفشل الانفجاري.

​ تصميم مقاوم للعبث: تردع الألواح الوصول القابلة للقفل والعلامات المضادة للسرقة الممكنة بنظام تحديد المواقع عالميًا أعمال التخريب.

​ 5. الوظائف المتقدمة ​

​ أنظمة مراقبة الحالة: تتتبع أجهزة الاستشعار المدمجة درجة حرارة الزيت ومستويات الحمل والتفريغ الجزئي، وتنقل البيانات إلى أنظمة SCADA للصيانة التنبؤية.

​ تحسين كفاءة الطاقة: تضبط الخوارزميات المدعومة بالذكاء الاصطناعي مقسمات النقر ديناميكياً لتقليل الخسائر في ظل ظروف الحمل المتغيرة.

​ التصاميم الصديقة للبيئة: الزيوت العازلة القائمة على المواد الحيوية ومكونات البوليمر القابلة لإعادة التدوير تتماشى مع أهداف الاستدامة.

​ التطبيقات الرئيسية والاتجاهات المستقبلية ​

مثالية لمحطات التوزيع الحضرية، وتكامل الطاقة المتجددة (مثل مزارع الطاقة الشمسية)، والمجمعات الصناعية.

تشمل التطورات المستقبلية ​ محولات الحالة الصلبة ​ (SSTs) لمرونة الشبكة و ​ مواد العزل ذاتية الشفاء ​ لتقليل وقت التوقف.

​ ملخص ​

تتفوق محولات الأعمدة أحادية الطور من خلال ​ القلوب غير المتبلورة منخفضة الخسارة، وإدارة الحرارة الذكية، والتصاميم المعيارية، و ​ أنظمة الحماية متعددة الطبقات. يجعل مزيجها من الكفاءة والسلامة والقدرة على التكيف حجر الزاوية في شبكات التوزيع الحديثة، مع استمرار الابتكارات في دفع شبكات أكثر خضرة وذكاءً.
